產品名稱:廠家生產CW62100車床,優惠促銷50大型車床 產品型號:CW62100 產品品牌:歐達 產品產地:山東 產品單價:8166 最小起訂:1/臺 發布日期:2017年04月14日 截止日期:2018年04月14日
|
|
廠家生產CW62100車床,優惠促銷50大型車床汽車、機床的變速齒輪,對工作平穩性有極嚴格的要求。對于低速動力齒輪,如軋鋼機、礦山機械和起重,由于圓周速度高,三個方面的精度要求都是很嚴格的,而且要有足夠大的齒側間隙,以便潤滑油暢通,避免因溫度升高而咬死。機用的齒輪,廠家生產CW62100車床,優惠促銷50大型車床其特點是載荷大、傳動功率大、轉速低,主要要求嚙合齒面接觸良好、載荷分布均勻,而對傳遞運動的準確性和傳動平穩性的要求,則相對可以低一些。滾刀的齒形角誤差,引起滾刀的基圓齒距偏差,切齒時,由于滾刀基圓齒距一L兩端點是同一瞬時在齒坯上切出,故刀具的基圓齒距偏差會復映在齒坯上,從而形成齒輪的基圓齒距偏差。齒輪上的基圓齒距偏差,引起下一對齒在上一對齒脫嚙時發生碰撞、沖擊,它出現在齒與齒嚙合交替之時,廠家生產CW62100車床,優惠促銷50大型車床因此每轉過一齒出現一次,在齒輪一轉中多次重復出現,引起齒輪傳動的振動、噪聲,主要影響傳動的平穩性。
主要參數及各部尺寸:
廠家生產CW62100車床,優惠促銷50大型車床規格型號 CW61100車床 CW62100車床
床身上最大回轉直徑 mm 1000
刀架上最大回轉直徑 mm 680
最大工件長度 mm 1500,3000,4000,5000-15000
馬鞍槽內回轉直徑/有效寬度 mm 1200/310
主軸通孔直徑和軸頭型式 mm φ104;D11(B系列) φ130;D11(C系列)
主軸通孔前端錐體和頂尖錐度 mm φ120(B系列) φ140(C系列)莫氏5號
主軸轉速級數和范圍 r/min 18種5.4-720
縱進給量級數和范圍 mm/r 64種0.06-24.3
范圍1:1 mm/r 0.1-1.52
范圍16:1 mm/r 1.6-24.3
用交換齒輪微量進給范圍 mm/r 0.06-0.912
橫向進給量與縱進給量的比率 1/2
床鞍快移速度 mm/min 4000
機床絲杠螺距 mm 12(公制)1/2"(英制)
公制螺紋種數、范圍 mm 50種 1-240 (另有14種非標螺紋)
英制螺紋種數、范圍 26種 14-1 t.p.i
模數螺紋種數、范圍 mm 53種 0.5-120
徑節螺紋種數、范圍 24種 28-1 DP
下刀架最大橫向行程 mm 500
上刀架最大行程 mm 200
尾座套筒行程 mm 250
尾座套筒錐度 莫氏5號
床身導軌寬度及淬火硬度 mm 600RC52
主電機功率 kW 11或15
廠家生產CW62100車床,優惠促銷50大型車床快速電機功率 kW 1.1
冷卻泵電機功率 w 90
機床寬度×高度/包裝寬度×高度 mm 1550×1630/
1820×1800
1550×1790/
1560×1900/
1800×2520
機床長度/包裝箱長度
最大工件長度
750 mm
1500 mm 3700/4150
2000 mm
3000 mm 5250/5650
4000 mm 6250/6650
5000 mm 7250/8050
機床凈重
最大工件長度
750 mm
1500 mm 4900/6000
2000 mm
3000 mm 5500/6900
4000 mm 6100/8000
廠家生產CW62100車床,優惠促銷50大型車床5000 mm 6900/9000
床身寬度 mm 600
最大承重 kg 2000

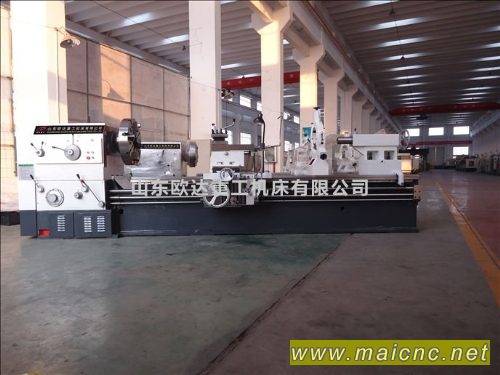

廠家生產CW62100車床,優惠促銷50大型車床本系列車床功率大,剛性強、主軸調速范圍廣,適用于強力或高速切削,可以車削端面、外圓、內孔以及公制、英制、模數、徑節各種螺紋,并可承擔鉆孔,套料、鏜孔等工藝。主軸的制動及正反轉變向是液壓控制,剎車靈敏可靠,可用按鈕不停車變換一級速度。床頭箱內用壓力油強制潤滑,主軸轉速范圍具有數種,供用戶選擇。溜板箱內有安全機構,可防止車床因過載而損壞。上刀架可以機動車削短的錐體,縱向進給與上刀架進給的復合運動可機動車削長的錐體,床身導軌經表面淬火,以提高導軌的壽命,車床的操縱手柄集中,使用方便靈活。
|
|
