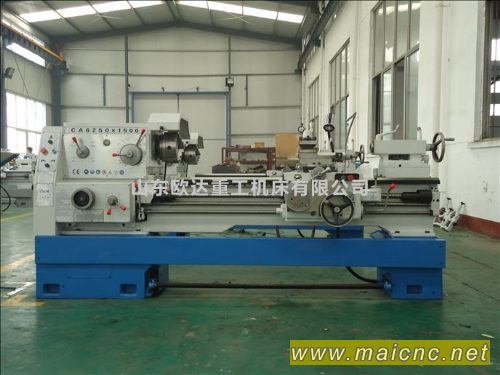

產品名稱：廠家生產CA6150車床,優惠促銷6250精密車床
產品型號：CA6150
產品品牌：歐達
產品產地：山東
產品單價：9956
最小起訂：1/臺
發布日期：2017年04月15日
截止日期：2018年04月15日
|
|
廠家生產CA6150車床,優惠促銷6250精密車床主要包括轉齒誤差(即一對齒從齒頂?shù)烬X根嚙合轉動過程中的誤差，如齒廓形狀偏差)和換齒誤差(即上一對齒過渡到下一對齒換齒過程中的誤差，如基圓齒距偏差)，這種誤差會引起齒輪一齒距角內瞬時傳動比的變化，即影響傳遞運動的平穩性。影響載荷分布均勻性的主要誤差，廠家生產CA6150車床,優惠促銷6250精密車床齒輪軸向誤差，一般是線性變化的非周期誤差。主要包括齒長方向或齒高方同的接觸誤差，對直齒輪，影響齒長接觸的是螺旋線總偏差，影響齒高接觸的是齒廓形狀偏差:這種誤差會引起工作齒面沿齒長方向或齒高方向接觸痕跡的變化，影響載荷分布的均勻性。氣動回路由各種氣動元件和管路以及相應的控制線路組成。按其目的分類有：執行元件控制回路、安全保護等附加回路、氣源及凈化回路等。廠家生產CA6150車床,優惠促銷6250精密車床在設計氣動回路時，要根據執行元件的數目、動作要求畫出方框圖或動作程序。
可根據客戶要求可定做：主要參數及各部尺寸：
CA6140A CA6240A CA6150A CA6250A
廠家生產CA6150車床,優惠促銷6250精密車床床身回轉直徑 mm 400 400 500 500
刀架上回轉直徑 mm 210 210 300 300
馬鞍內回轉直徑×有效長度 mm - 630×210 - 720×210
最大工件長度/最大車削長度 mm 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900
主軸中心至床身平面導軌距離 mm 205 205 250 250
主軸孔徑/主軸孔前端錐度 mm φ52
/莫氏圓錐6號 φ52
/莫氏圓錐6號 φ52
/莫氏圓錐6號 φ52
/莫氏圓錐6號
主軸轉速級數 正轉/反轉 24/12 24/12 24/12 24/12
主軸轉速范圍
正轉 r/min 50Hz:11-1600
60Hz:12-1680 50Hz:11-1600
60Hz:12-1680 50Hz:11-1600
60Hz:12-1680 50Hz:11-1600
60Hz:12-1680
反轉 r/min 50Hz:14-1580
60Hz:16.8-1896 50Hz:14-1580
60Hz:16.8-1896 50Hz:14-1580
60Hz:16.8-1896 50Hz:14-1580
60Hz:16.8-1896
縱向進給量范圍（64種）
標準進給 mm/r 0.08-1.59 0.08-1.59 0.08-1.59 0.08-1.59
小進給 mm/r 0.028-0.054 0.028-0.054 0.028-0.054 0.028-0.054
加大進給 mm/r 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16
橫向進給量范圍（64種）
標準進給 mm/r 0.04-0.79 0.04-0.79 0.04-0.79 0.04-0.79
小進給 mm/r 0.014-0.027 0.014-0.027 0.014-0.027 0.014-0.027
廠家生產CA6150車床,優惠促銷6250精密車床加大進給 mm/r 0.86-3.16 0.86-3.16 0.86-3.16 0.86-3.16
刀架縱/橫向的快移速度 m/min 縱向4
橫向2 縱向4
橫向2 縱向4
橫向2 縱向4
橫向2
加工螺紋范圍
公制螺紋44種 mm 1-192 1-192 1-192 1-192
模數螺紋39種 mm 0.25-48 0.25-48 0.25-48 0.25-48
英制螺紋21種 牙/寸 2-24 2-24 2-24 2-24
徑節螺紋37種 1-96 1-96 1-96 1-96
上/下刀架最大行程 mm 140/320 140/320 140/320 140/420
刀架轉盤回轉角度 ° ±90 ±90 ±90 ±90
主軸中心線至刀具支承面距離 mm 26 26 26 26
刀桿截面尺寸 mm 25×25 25×25 25×25 25×25
尾座主軸直徑×行程及主軸孔錐度 mm 75×150
莫氏圓錐5號 75×150
莫氏圓錐5號 75×150
莫氏圓錐5號 75×150
莫氏圓錐5號
絲杠螺距 mm 12 12 12 12
主電機功率 kW 7.5 7.5 7.5 7.5
廠家生產CA6150車床,優惠促銷6250精密車床臥式車床凈重(約)
750mm kg 1990 1990 2060 2060
1000mm kg 2070 2070 2140 2140
1500mm kg 2220 2220 2290 2290
2000mm kg 2570 2570 2640 2640廠家生產CA6150車床,優惠促銷6250精密車床
|
|
