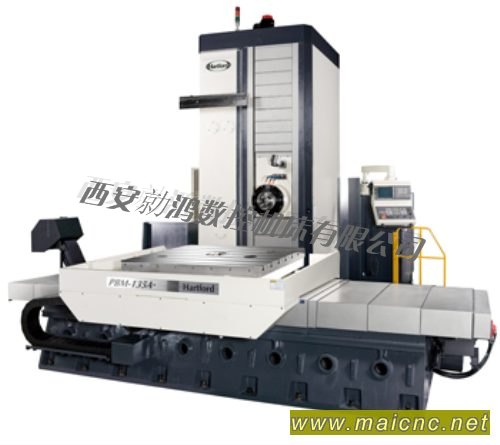

PBM 精密鏜銑床
* 獨特W軸雙線軌支撐設計
* 主軸輸出扭力6527Nm(37kw)
* 4段齒輪傳動主軸頭
* X、Y、Z、B軸光學尺(FAGOR)
* B軸0.001度分度工作臺
* 主軸行程500mm(PBM-115)/700mm(PBM-135)
協鴻PBM系列數控鏜銑床專為高精度、高性能鏜孔需求而設計，機體采用超大立柱和超寬前后
底座結構設計，保證機體結構剛性，主軸頭為高剛性箱形結構，在鏜孔作業時展現最高穩定性。
主軸為4段變速，包括高速、中速、低速和停止，采用正齒輪傳動，具大扭力輸出，可耐重切削加工。
X、Z軸采用齒輪式傳動提供大扭力輸出，Y軸為直接式驅動，傳動快速，低噪音。
主要參數表：
機 型
PBM-115A
PBM-135A
PBM-135B
X/Y/Z行程
2000/1600/1500
2500/2000/1500
2500/1900/1500
W軸行程
500
700
700
工作臺面積
1400×1600
1400×1600
1400×1800
主軸直徑
110
130
130
主軸轉速(齒輪式)(rpm)
3000
2500
2500
最大扭力(N.m)
2312(26kw)
6527(37kw)
6527(37kw)
刀具數目
40(60)
40(60)
40(60)
另外特殊機型PBM-135C以及PBM-135T（工作臺更大的或沒有轉臺的我們都可以為客戶訂做）。
|
