信息編號：S014724

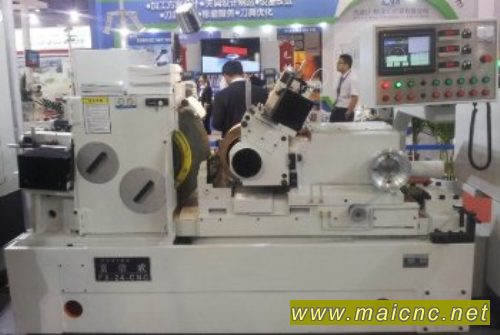

FX-24S無心磨床機床參數： 型 號 FX-24S-200 FX-24S-300 標準工作臺工作直徑 Φ1～80mm Φ1～80mm 研磨輪尺寸 Φ610×205×Φ304.8mm Φ610×305×Φ304.8mm 調整輪尺寸 Φ330×205×Φ203.2mm Φ330×305×Φ203.2mm 研磨輪轉速 1100R.P.M 1100R.P.M 調整輪轉速 0～250R.P.M 0～250R.P.M 砂輪驅動馬達 25HP 30HP 調整輪驅動馬達 3.0KW ACSERVOMOTOR 4.0KW ACSERVOMOTOR 油壓泵驅動馬達 2HP 2HP 冷卻泵驅動馬達 1/4HP 1/4HP 調整輪進刀手輪 3.5mm/轉0.05mm/刻度 3.5mm/轉0.05mm/刻度 調整輪微調手輪 0.1mm/轉0.001mm/刻度 0.1mm/轉0.001mm/刻度 工作臺進刀手輪 伺服進給最小設定量為0.0005mm 伺服進給最小設定量為0.0005mm 工作臺微調手輪 伺服進給最小設定量為0.0005mm 伺服進給最小設定量為0.0005mm 修整進刀手輪 2mm/轉0.01mm/刻度 2mm/轉0.01mm/刻度 調整輪傾斜角度 5°～-3° 5°～-3° 調整輪回轉角度 ±5° ±5° 機械尺寸 2550×2050×1650mm 2550×2050×1650mm 裝箱尺寸 3050×2500×1250mm 3050×2500×1250mm 機械重量 6000kgs 6500kgs 裝箱重量 6500kgs 7000kgs 富信成高精密無心磨床火爆熱銷中 FX-24S無心磨床機床特性 ◆高剛性結構 無心磨床之底座采用個高級鑄鐵（FC30）鑄成，并經正常化熱處理，雙V型潤滑設計，確保長期使用后無機體變形之慮。 上下進刀微調可達0.001mm。 砂輪修整裝置可作±6°調整，工件與調整輪接面精準。 最廣泛的系列機種選擇，滿足各種研磨需求。 最齊全的選購配備，提升操作功能及方便性。 機械經最嚴格測試與品管，保證最佳性能，精密，最低故障率。 ◆修整裝置 砂輪與調整裝置是油壓驅動，無段變速，修整平穩且修整座采用特殊合金鑄鐵，并經燒燉處理及精密鏟花加工而成，以確保修整的平坦與真直。 ◆調整輪用伺服馬達 調整輪使用伺服馬達驅動，可任意調整到適當的轉速、且用渦桿配合渦輪直接傳動主軸，可因受傳動零件少之影響而得到較好之真圓度。 ◆軸承式主軸 不需要主軸油冷卻系統，節約成本，終身免維護，精密高軸和THK軸承保證了主軸的使用壽命。 ◆調整輪修整R角 在通過研磨時，通過調整此角來有效改變工件的研磨精度。 ◆油壓開關 用來改變砂輪或者調整輪修整方向及速度。 ◆調整輪傾斜角 通過傾斜角的改變來調節工件的軸向推進速度。 ◆進刀微調手輪 每刻度進刀量：0.001mm ◆通過式研磨 因應對自動化需求的增加，各種自動送、收料的裝置已針對圓管、軸和桿件的通過式研磨來設計，適合做大量的工件研磨。這樣全自動化的裝置大幅度降低原本生產制造成本，同時亦提升了產能。 ◆停止式研磨 因應頂部、肩部及多徑式的研磨部分，各種形式的停止研磨，其自動送收料件裝置可根據工件外形及長度來設計。這樣全自動化的裝置不僅降低了操作上的錯誤、節省勞力成本，更增強了生產效能。 富信成高精密無心磨床火爆熱銷中 特殊附件： 標準附件： ◆ 砂輪及法蘭（附於機械上）/1組 ◆ 油箱及油泵/1組 ◆ 調整輪及法蘭（附於機械上）/1組 ◆ 鑽石修刀/2支 ◆ 停止刀架及停止刀片/1組 ◆ 工作燈（附於機械上）/1只 ◆ 通過刀架及通過刀片/1 ◆ 冷卻風扇（附於機械上）/1組 ◆ 電控箱（附於機械上）/1組 ◆ 法蘭拔具/1組 ◆ 水箱及水泵/1組 ◆ 工具箱 /1組 特殊附件： ◆ 工件起落架 ◆ 磁鐵過濾機 ◆ 退料裝置 ◆ 冷卻機 ◆ 紙帶過濾機 ◆ 導軌與滾珠螺桿自動注油器
設備在河北 |
