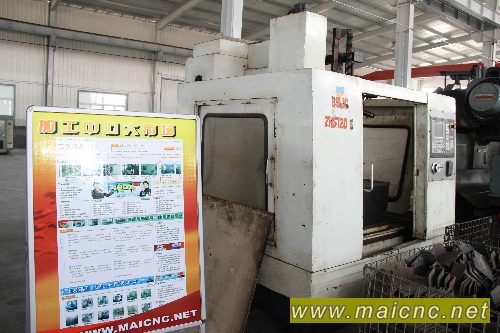

北京三機床97年產，新更換西門子802C系統，在用。
ZH5120系列立式鉆削加工中心詳細說明：
項 目 單 位 參數
工作臺 工作臺面積 mm×mm 630×380
T型槽 piece×mm 3×14H8
允許負載 Kg 200
主 軸 主軸錐孔 NO.30
主軸電機 Kw 3.7/5.5
主軸轉速 rpm 20-8000
刀 庫 刀柄型號 BT30
換刀時間 sec 1.5
選刀方式 就近任選
刀庫容量 piece 14
最大刀具重量 kg 2
最大刀具尺寸 mm φ63×200
行 程 移動范圍×/Y/Z mm 500/380/220
主軸 端面至工作臺距離 mm 300-520
主軸 中心至立柱導軌防護罩距離 mm 270
進 給 快速進給速度X/Y/Z m/min 36/36/24
切削進給速度X/Y/Z mm/min 1-10000
精度 國準 定位精度 mm 0.03
重復定位精度 mm 0.016
日本標 定位精度 mm 0.01
重復定位精度 mm 0.005
加工能力 銑削能力 cm3/min 63
鏜孔能力 mm φ50
鉆孔能力 mm φ20
攻絲能力 mm M16×1.5
其 他
潤滑油箱容量 l 1.8
冷卻箱容量 l 200
電器容量 Kva 12
機床重量 Kg 2200
機床外形尺寸 mm 2280×1780×2350
包裝箱尺寸 mm 2470×2060×2780 |
