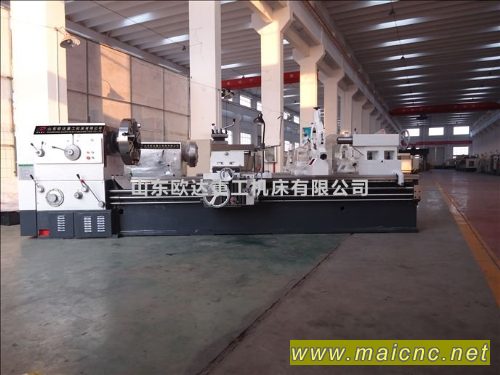

產品名稱：廠家生產CW61125車床,優惠促銷62125大型車床
產品型號：CW61125車床
產品品牌：歐達
產品產地：山東
產品單價：8993
最小起訂：1/臺
發布日期：2017年04月15日
截止日期：2018年04月15日
|
|
廠家生產CW61125車床,優惠促銷62125大型車床主要包括轉齒誤差(即一對齒從齒頂?shù)烬X根嚙合轉動過程中的誤差，如齒廓形狀偏差)和換齒誤差(即上一對齒過渡到下一對齒換齒過程中的誤差，如基圓齒距偏差)，這種誤差會引起齒輪一齒距角內瞬時傳動比的變化，即影響傳遞運動的平穩性。廠家生產CW61125車床,優惠促銷62125大型車床影響載荷分布均勻性的主要誤差，齒輪軸向誤差，一般是線性變化的非周期誤差。主要包括齒長方向或齒高方同的接觸誤差，對直齒輪，影響齒長接觸的是螺旋線總偏差，影響齒高接觸的是齒廓形狀偏差:這種誤差會引起工作齒面沿齒長方向或齒高方向接觸痕跡的變化，影響載荷分布的均勻性。氣動回路由各種氣動元件和管路以及相應的控制線路組成。廠家生產CW61125車床,優惠促銷62125大型車床按其目的分類有：執行元件控制回路、安全保護等附加回路、氣源及凈化回路等。在設計氣動回路時，要根據執行元件的數目、動作要求畫出方框圖或動作程序。
主要參數及各部尺寸：
廠家生產CW61125車床,優惠促銷62125大型車床床身上最大回轉直徑 mm 1250
刀架上最大回轉直徑 mm 1400
最大工件長度 mm 1500,3000,4000,5000-15000
馬鞍槽內回轉直徑/有效寬度 mm 1300/310
主軸通孔直徑和軸頭型式 mm φ104；D11(B系列） φ130；D11(C系列）
主軸通孔前端錐體和頂尖錐度 mm φ120(B系列） φ140(C系列）莫氏5號
主軸轉速級數和范圍 r/min 18種4.8-640
縱進給量級數和范圍 mm/r 64種0.05-24.3
范圍1：1 mm/r 0.1-1.52
范圍16：1 mm/r 1.6-24.3
用交換齒輪微量進給范圍 mm/r 0.06-0.912
橫向進給量與縱進給量的比率 1/2
床鞍快移速度 mm/min 4000
機床絲杠螺距 mm 12(公制）1/2"（英制）
公制螺紋種數、范圍 mm 50種 1-240（另有14種非標螺紋）
英制螺紋種數、范圍 26種 14-1 t.p.i
模數螺紋種數、范圍 mm 53種 0.5-120
徑節螺紋種數、范圍 24種 28-1 DP
下刀架最大橫向行程 mm 500
上刀架最大行程 mm 200
尾座套筒行程 mm 250
廠家生產CW61125車床,優惠促銷62125大型車床尾座套筒錐度 莫氏5號
床身導軌寬度及淬火硬度 mm 600RC52
主電機功率 kW 11或15
快速電機功率 kW 1.1
冷卻泵電機功率 w 90
機床寬度×高度/包裝寬度×高度 mm 1550×1630/
1820×1800
1550×1790/
1560×1900/
1800×2520
機床長度/包裝箱長度
廠家生產CW61125車床,優惠促銷62125大型車床最大工件長度
750 mm
1500 mm 3700/3900
2000 mm
|
|
