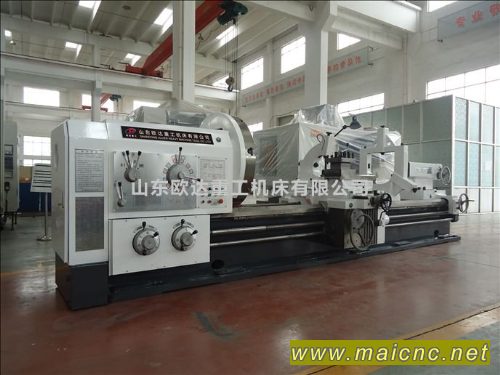

產品名稱：廠家生產CW61200車床,優惠促銷61200重型車床
產品型號：CW61200
產品品牌：歐達
產品產地：山東
產品單價：9986
最小起訂：1/臺
發布日期：2017年04月15日
截止日期：2018年04月15日
|
|
廠家生產CW61200車床,優惠促銷61200重型車床主要包括轉齒誤差(即一對齒從齒頂?shù)烬X根嚙合轉動過程中的誤差，如齒廓形狀偏差)和換齒誤差(即上一對齒過渡到下一對齒換齒過程中的誤差，如基圓齒距偏差)，這種誤差會引起齒輪一齒距角內瞬時傳動比的變化，即影響傳遞運動的平穩性。影響載荷分布均勻性的主要誤差，廠家生產CW61200車床,優惠促銷61200重型車床齒輪軸向誤差，一般是線性變化的非周期誤差。主要包括齒長方向或齒高方同的接觸誤差，對直齒輪，影響齒長接觸的是螺旋線總偏差，影響齒高接觸的是齒廓形狀偏差:這種誤差會引起工作齒面沿齒長方向或齒高方向接觸痕跡的變化，影響載荷分布的均勻性。氣動回路由各種氣動元件和管路以及相應的控制線路組成。按其目的分類有：執行元件控制回路、安全保護等附加回路、氣源及凈化回路等。廠家生產CW61200車床,優惠促銷61200重型車床在設計氣動回路時，要根據執行元件的數目、動作要求畫出方框圖或動作程序。
主要參數及各部尺寸：
CW61200
廠家生產CW61200車床,優惠促銷61200重型車床床身上工件最大膽回轉直徑 mm 2000
最大工件長度 mm 3000/5000/
6000-15000
刀架上工件最大回轉直徑 mm 1580
馬鞍內最大回轉直徑 mm
馬鞍內長度 mm
主軸孔直徑 mm 130
主軸孔前端錐度 公制140
主軸轉速種數 正轉 種 21
主軸轉速種數 反轉 種 12
主軸轉速范圍（以下各組轉速由用戶訂貨時選擇一種）
n1*
正轉 r/min 2-200
反轉 r/min 2.24-178
n2
正轉 r/min
反轉 r/min
主軸每轉刀架進給量范圍 種 56
縱向 mm 0.1-12
橫向 mm 0.05-6
上刀架 mm 0.025-3
公制螺紋螺距范圍 44種 1-120
英制螺紋范圍 31種 24-1/4t.p.i
模數螺紋范圍 mm 45種 0.5-60
徑節螺紋范圍 38種 1/2-56DP
床鞍最大行程 mm 最大工件長度減200
廠家生產CW61200車床,優惠促銷61200重型車床下刀架最大橫向行程 mm 1010
中刀架最大行程 mm 300
上刀架最大行程 mm 200
刀架快速移動速度 縱向 mm/min 3740
刀架快速移動速度 橫向 mm/min 1870
中刀架 mm/min 935
尾座套筒直徑 mm 180
尾座套筒最大行程 mm 300
尾座套筒錐孔錐度 kw 公制80
主電機功率 kw 22
機床外形尺寸
長 mm 最大工件長度加400
寬 mm 2410
高 mm 2770
床身寬度 mm 1100
最大承重 kg 8000
機床凈重
1.5m kg
3m kg 23500
5m kg 25600
6m kg 26500
7m kg 27700
8m kg 29000
9m kg 30200
10m kg 31400
11m kg 33500
12m kg 34700
13m kg 35900
14m kg 37100
15m kg 38300
廠家生產CW61200車床,優惠促銷61200重型車床本系列車床功率大，剛性強、主軸調速范圍廣，適用于強力或高速切削，可以車削端面、外圓、內孔以及公制、英制、模數、徑節各種螺紋，并可承擔鉆孔，套料、鏜孔等工藝。主軸的制動及正反轉變向是液壓控制，剎車靈敏可靠，可用按鈕不停車變換一級速度。床頭箱內用壓力油強制潤滑，主軸轉速范圍具有數種，供用戶選擇。溜板箱內有安全機構，可防止車床因過載而損壞。上刀架可以機動車削短的錐體，縱向進給與上刀架進給的復合運動可機動車削長的錐體，床身導軌經表面淬火，以提高導軌的壽命，車床的操縱手柄集中，使用方便靈活。
|
|
