信息編號：S031756
【價格電議】行程600X500X510mm,10年，三線軌，發那科oiMD系統。

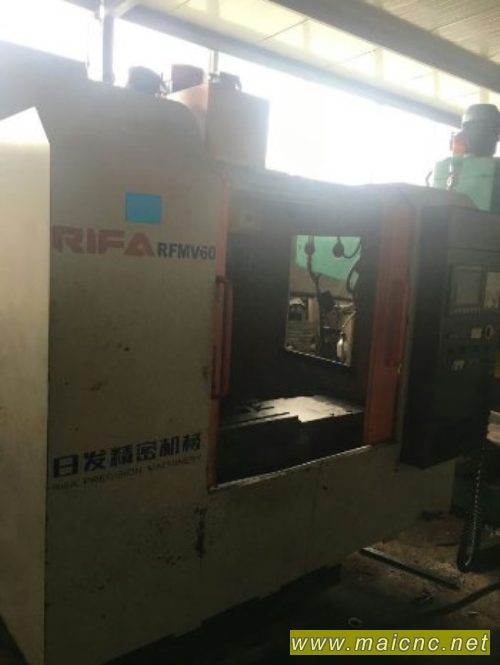

出售2010年RFMV60立式加工中心【 結構特點 】 1. 采用整體床身HT250-300高強度樹脂砂鑄造，并經時效處理，立柱固定，橫滑座，移動工作臺的L型布局，基礎牢固，框架穩定。2. X,Y,Z三軸采用直線滾動導軌的機型，具有低噪聲，低磨阻的特點,動態響應靈敏，精度穩定性高，適合于大批量的高精度加工；3. X,Y,Z三軸采用預拉伸結構，增強剛性、抵消熱變形，提高精度4. 伺服進給系統采用全數字式交流伺服電機驅動，高精度滾珠絲杠直接傳動，預拉伸結構，增加系統剛性，降低熱變形。5. 炮筒式主軸組件，整體裝調，維修方便，快捷 。6. 溫控主軸，主軸套筒外設有循環槽，供恒溫冷卻使用，從而保持加工中主軸溫升最低，確保加工精度穩定。（選擇功能）。7. 主軸配置位置編碼器，除實現精確定向外，還具有剛性攻絲功能。8. 穩定可靠的自動刀具交換系統（ATC），配置機械凸輪式刀庫與機械手，動作由機械凸輪控制，換刀迅速可靠， 快速機械凸輪換刀供選, 換刀時間為1.8秒。9. 選用進口滾珠絲桿和NSK、SKF、FAG主軸軸承和絲桿軸承；精選性能優良的機電液元件，確保機床的可靠性完整 的冷卻排屑防護功能，采用先進的PRO/E軟件進行整機外觀造型設計。 【 規格參數 】 規格 RFMV60 工作臺 臺面尺寸 mm 800×500 承載能力 Kg 500 T型槽 mm 5×18×100 各軸行程 X軸行程 mm 600 Y軸行程 mm 500 Z軸行程 mm 510 主軸中心至立柱導軌面距離 mm 550 主軸端面至工作臺面距離 mm 150～660 進給系統 快移速度 m/min 36/36/30m/min 進給速度 mm/min 1～10000 X/Y/Z電機扭矩 N.m 7/7/11 主軸 主軸轉速 rpm 8000（12000供選 ） 主軸錐孔錐度 / ISO30（ISO40供選） 主軸電機功率 Kw 3.7/5.5（5.5/7.5供選） 主軸前軸承直徑 mm Ф60 自動刀具交換系統 刀庫容量 把 12（16供選） 最大刀具直徑 mm Ф76 最大刀具長度 mm 200/300 最大刀具重量 Kg 5/7 其它 液壓系統壓力 Mpa 供選 氣源壓力 Mpa 0.5～0.8 冷卻系統 / 噴嘴 排屑系統 / 螺旋排屑 防護系統 / 全防護 機床外形尺寸 mm 1920×2300×2280 機床重量 Kg 4500 定位精度 mm 各軸定位精度：0.008/1000 重復定位精度 mm 各軸重復定位精度： 0.004 數控系統 / 標準配置FANUC oi，根據用戶需要，可配置MITSUBISHI E68，MITSUBISHI 64M，SIEMENS等系統
設備在江蘇 |
