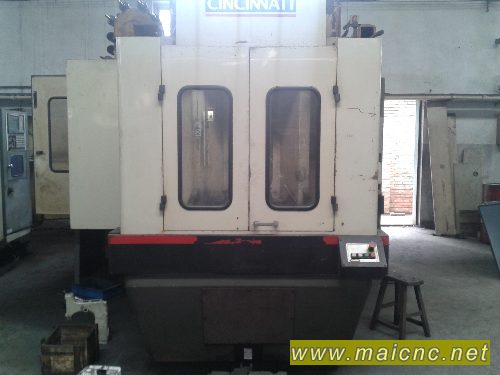

1．設備名稱：辛辛那提臥式加工中心 型號：
2.設備技術要求及主要規格參數：
辛辛那提臥式加工中心技術參數
2.1行程(TRAVEL)
2.1.1 x軸(x-axis) 760mm
2.1.2 y軸(y-axis) 760mm
2.1.3 z軸(z-axis) 760mm
2.1.4 B軸(b-axis) 360度
2.2工作臺(TABLE)
2.2.1 工作臺面積(Table size) 500 x 500mm
2.2.2 工作臺最大負荷(Max. loading capacity) 500kg
2.2.3 三軸鑲鋼導軌數數(Boxway designed on y-axis) 3pcs
2.2.4 T型槽數尺寸（寬x數目x節距）(Size of T-slot) 18
2.3主軸(SPINDLE)——原裝主軸
2.3.1主軸轉速(Spindle speed) 6000rpm
2.3.2主軸速度變換數 齒輪傳動
2.3.3主軸檔位數 2檔
2.3.4主軸各檔轉速 10-980rpm
980-6000rpm
2.3.4主軸錐度(Spindle taper) BT50
2.5軸(AXES)
2.5.1導程(Lead) 8mm
2.6控制系統（Control System）
四軸四聯動，主軸、進給采用FANUC交流伺服電機
2.6.1標準配置（Stard Accessories） FANUC-OI-MC
2.6.2 X馬達(X zaxis motor)αiF 22/30004KW / 22NM / 3000rpm
2.6.3 Y馬達(Y zaxis motor)αiF 22/3000 4KW / 22NM / 3000rpm
2.6.4 Z馬達(Z zaxis motor)αiF 22/30004KW / 22NM / 3000rpm
2.6.5 B馬達(B zaxis motor)αiF 22/40004.5KW / 22NM / 4000rpm
2.6.6 主軸馬達(Spindle motor)αIi 12/10000 11~15KW / 10000rpm
2.7進給速率(FEED RATE)
2.7.1 x、y、z快速進給速率(x y z axis rapid feed rate) 18000mm/min
2.7.2 切削進給率(Cutting feed rate) 0~6000mm/min
2.8自動換刀系統(Automatic tool changer)
2.8.1刀具數量(Tool magazine capacity) 50個刀位
2.9交換工作臺(Automatic pallet changer)
2.9.1交換方式 液壓自動交換
2.9.2工作臺數 雙工作臺
系統損壞 |
