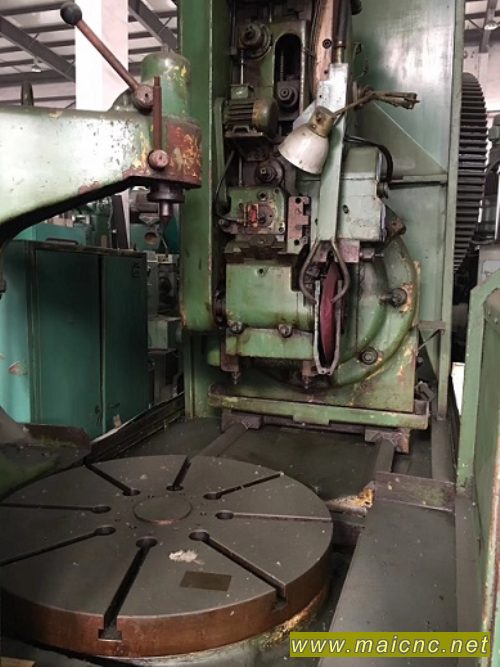

德國尼爾斯ZSTZ800磨齒機，二手800展成磨齒機
參數如下：
產地：德國柏林
制造商：尼爾斯
型號：ZSTZ800
序列號：43/20-18
總重量：9t
利用砂輪作為磨具加工圓柱齒輪或某些齒輪(斜齒輪，錐齒輪等)加工刀具齒面的齒輪加工機床。主要用于消除熱處理后的變形和提高齒輪精度。19世紀末，為了磨削插齒刀，在美國創制了大平面砂輪磨齒機。20世紀初，隨著汽車工業的發展，德國研制出錐面砂輪磨齒機，美國采用成形砂輪磨削汽車齒輪。1914年，為了提高齒輪精度，瑞士制造出碟形砂輪磨齒機，采取了補償砂輪磨損等措施。30年代后期，瑞士又研制出蝸桿砂輪磨齒機，提高了效率。依據齒輪磨齒原理的不同，磨齒機分為展成砂輪磨齒機和成形砂輪磨齒機。1、展成砂輪磨齒機特點展成磨齒法是基于嚙合切削原理的磨齒方法。展成法磨齒對砂輪要求簡單，同一模數齒輪磨削時，只需相同的砂輪即可，并對砂輪的修整要求不高，因而展成磨齒機得到了充分發展，形成了多種系列產品。在展成砂輪磨齒機中，蝸桿砂輪磨齒機應用最廣。其加工原理和滾齒機類似，一個具有蝸桿形狀的砂輪連續與齒輪嚙合，從而展成輪齒的漸開線形狀。該方法是磨齒工藝中效率較高的方法之一，在中小模數齒輪批量磨齒加工中效率，運用最為廣泛。2、成形砂輪磨齒機特點成形砂輪磨齒法是基于成形加工原理的磨齒方法，是通過使用特定輪廓的砂輪磨削齒輪。成形磨齒法多用于大直徑，大模數，少齒數齒輪加工。隨著現代數控技術的快速發展，相對展成砂輪磨齒機，成形砂輪磨齒機的優勢越來越明顯，主要表現在:(1) 操作、調整方便。機床無展成運動、結構簡單、控制與調整更方便。(2) 效率高。砂輪磨削接觸面積大于展成磨，單位時間磨削量大大增加。同時采用深切緩進給與強力冷卻技術，在降低磨削概率的情況下，減少了粗磨次數，進一步提高了磨削效率。(3) 磨削精度高、穩定性好。機床運動相對簡單，故運動平穩無沖擊。CNC成形砂輪磨齒機采用的伺服控制系統和位置檢測技術大大提高了機床運動精度。數控砂輪修整技術與 |
