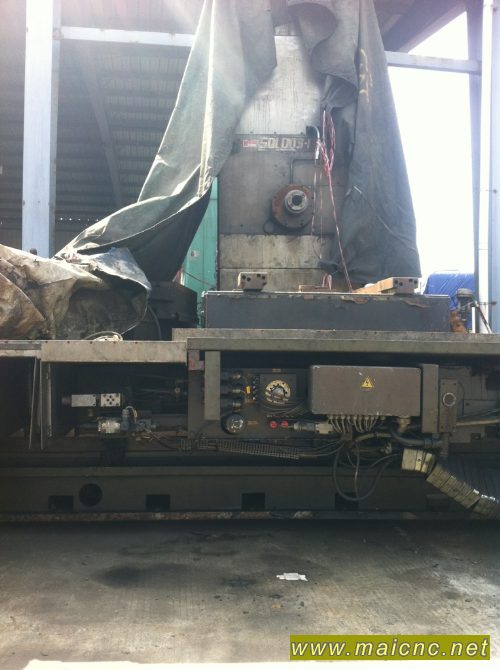

產品名稱：德國沙爾曼一米臥式加工中心
產品型號：德國沙爾曼一米臥式加工中心
產品品牌：德國沙爾曼一米臥式加工中心
產品產地：德國
產品單價：議價
最小起訂：1/臺
發布日期：2013年05月21日
截止日期：2014年05月21日
|
|
TH65100×100B TH65100×125B/3D
工作臺
工作臺面積 mm 1000×1000 1000×1250
交換工作臺數 雙 單
工作臺交換時間 s 55 -
可承受最大荷重 kg 3000 5000
主軸工作范圍
主軸錐孔 ISO 7:24 No50 ISO 7:24 No50
主軸直徑/平旋盤直徑 - φ125/-
主電機功率 kW 17/22.5 17/22.5
主軸轉速 r/min 12-3000 12-3000
主軸最大扭矩 N.m 1100 1100
主軸軸向最大抗力 N 12250 12250
工作臺最大行程X mm 2000 2000
主軸箱最大行程Y mm 1200 1200
立柱最大行程Z mm 1200 1200
主軸伸出長度W mm 500 500
工作臺回轉B ° 360/0.001 360/0.001
移動速度
主軸中心線至工作臺面距離 mm 0-1200 100-1300
主軸端面至工作臺中心最小距離 350(主軸零位) 350(主軸零位)
切削進給
X、Y、Z mm/min 1-6000 1-6000
W mm/min - 1-5000
快速 m/min X,Y,Z:10 X,Y,Z:10 W:5
工作臺進給 r/min 0-2.5 0-2.5
自動換刀裝置
刀庫容量/選刀方式 piece 60(40、90為選項)/定點 60(40、90為選項)/定點
刀柄規格 ISO 7:24 JT50 ISO 7:24 JT50
刀具最大重量 kg 25 25
刀具最大長度/直徑 mm 400/φ125 400/φ125
換刀時間 s 9 9
在相鄰刀座有空位時刀具最大直徑 mm 250 250
定位精度
X、Y、Z mm ±0.008(±0.005/全行程 選項) ±0.008(±0.005/全行程 選項)
B（4×90°） mm ±7.5"(±2") ±7.5"(±2")
重復定位精度
X、Y、Z mm ±0.005(±0.003/全行程 選項) ±0.005(±0.003/全行程 選項)
工作臺4×90° mm ±2" ±2"
安裝數據
電源 Hz/V 50/380 50/380
電氣總?cè)萘俊VA 100 100
機床重量 kg 34000 31500
占地面積 mm 8645×6755 6755×6610
外形尺寸 mm 8645×6755×4050 6755×6610×4050
數控系統 SIEMENS 840D SIEMENS 840D
TH65125×125B/3
TH65125×125B/3D TH65125×140B/3D
工作臺
工作臺面積 mm 1250×1250 1250×1250 1250×1250
交換工作臺數 雙 單 單
工作臺交換時間 s 55 - -
可承受最大荷重 kg 3000 5000 5000
主軸工作范圍
主軸錐孔 ISO 7:24 No50(BT50選項) ISO 7:24 No50(BT50選項) ISO 7:24 No50(BT50選項)
主軸直徑/平旋盤直徑 φ125/- φ125/- φ125/-
主電機功率 kW 17/22.5 17/22.5 17/22.5
主軸轉速 r/min 12-3000 12-3000 12-3000
主軸最大扭矩 N.m 1100 1100 1100
主軸軸向最大抗力 N 12250 12250 12250
工作臺最大行程X mm 2000 2000 2000
主軸箱最大行程Y mm 1200 1200 1200
立柱最大行程Z mm 1200 1200 1200
主軸伸出長度W mm 500 500 500
工作臺回轉B ° 360/0.001 360/0.001 360/0.001
移動速度
主軸中心線至工作臺面距離 mm 0-1200 100-1300 100-1300
主軸端面至工作臺中心最小距離 475(主軸零位) 475(主軸零位) 475(主軸零位)
切削進給
X、Y、Z mm/min 1-6000 1-6000 1-6000
W mm/min 1-5000 1-5000 1-5000
快速 m/min X,Y,Z:10 W:5 X,Y,Z:10 W:5 X,Y,Z:10 W:5
工作臺進給 r/min 0-2.5 0-2.5 0-2.5
自動換刀裝置
刀庫容量/選刀方式 piece 60(40、90為選項)/定點 60(40、90為選項)/定點 60(40、90為選項)/定點
刀柄規格 ISO 7:24 JT50 ISO 7:24 JT50 ISO 7:24 JT50
刀具最大重量 kg 25 25 25
刀具最大長度/直徑 mm 400/φ125 400/φ125 400/φ125
換刀時間 s 9 9 9
在相鄰刀座有空位時刀具最大直徑 mm 250 250 250
定位精度
X、Y、Z mm ±0.008(±0.005/全行程 選項) ±0.008(±0.005/全行程 選項) ±0.008(±0.005/全行程 選項)
B（4×90°） mm ±7.5"(±2") ±7.5"(±2") ±7.5"(±2")
重復定位精度
X、Y、Z mm ±0.005(±0.003/全行程 選項) ±0.005(±0.003/全行程 選項) ±0.005(±0.003/全行程 選項)
工作臺4×90° mm ±2" ±2" ±2"
安裝數據
電源 Hz/V 50/380 50/380 50/380
電氣總?cè)萘俊VA 100 100 100
機床重量 kg 35000 32000 32500
占地面積 mm 8670×6450 6975×6790 6975×6790
外形尺寸 mm 8670×6450×4050 6975×6790×4050 6975×6790×4050
數控系統 SIEMENS 840D SIEMENS 840D SIEMENS 840D
TH65140×160B/3D
TH65160×180B/3D TH65125×300B/3D
工作臺
工作臺面積 mm 修復好 達到出廠精度標準
|
