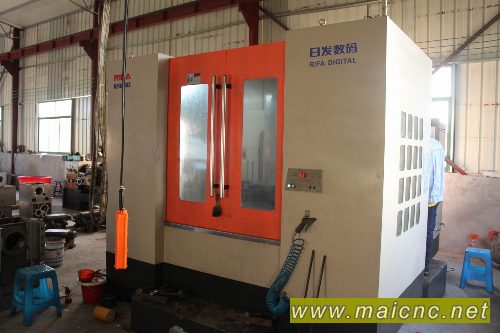

產品名稱：供應二手日發630臥式加工中心
產品型號：
產品品牌：
產品產地：
產品單價：議價
最小起訂：1/臺
發布日期：2014年04月23日
截止日期：2014年10月20日
|
|
本系列產品是在消化、吸收國內外數控車床技術的基礎上開發成功的高檔數控產品，產品結構緊湊、造型美觀、功能豐富、配置完善、性能優良、質量可靠，具備高速度、高精度、高剛性、高效率的顯著優點。
1） 機床總體布局采用機電液一體化布局，結構緊湊，造型美觀，操作簡便宜人。
2） 機床采用整體式床身HT250-300高強度樹脂砂鑄造，并經時效處理，移動龍門式框架立柱和工作轉臺呈T字型布局，基礎牢固，框架穩定，使整機具有良好的剛性。
3） X、Y、Z三軸采用進口高精度直線滾動導軌，具有低噪聲，低磨阻的特點,動態響應靈敏，精度穩定性高，適合于大批量的高精度加工；
4） 伺服進給系統采用全數字式交流伺服電機驅動，高精度滾珠絲杠直接傳動，預拉伸結構，增加系統剛性，降低熱變形。
5）炮筒式主軸組件，整體裝調，維修方便，快捷 。
6）溫控主軸，主軸套筒外設有循環槽，供恒溫冷卻使用，從而保持加工中主軸溫升最低，確保加工精度穩定。
7）主軸配置位置編碼器，除實現精確定向外，還具有剛性攻絲功能。
8）采用整體進口回轉工作臺，工作臺定位采用四個錐銷定位，四個錐型定位座令工作臺定位更穩定、更精確。
9）采用托盤式旋轉交換工作臺 ，當工作臺進行交換時，氣體由錐型定位座吹出，清潔鐵屑，更確保精密度具有交換速度快。
10）穩定可靠的自動刀具交換系統（ATC），配置機械凸輪式刀庫與機械手，動作由機械凸輪控制，換刀迅速可靠,機械鏈式刀庫供選配，刀對刀換刀時間為2.9秒。
11）選用進口滾珠絲桿和NSK、SKF、FAG主軸軸承和絲桿軸承；精選性能優良的機電液元件，確保機床的可靠性完整的冷卻排屑防護功能，采用先進的PRO/E軟件進行整機外觀造型設計。
12）選配主軸中心出水裝置，可以更容易進行深孔加工。沖刷式沖屑裝置能將細小鐵屑輕易排除。
【 規格參數 】
規格 RFMH63
工作臺 臺面尺寸 mm 630×630
承載能力 Kg 800
工作臺B軸分度單位 1°×360
最大回轉速度 r/min 11.1
工作臺數量 個 1
各軸行程 X軸行程 mm 1000
Y軸行程 mm 750
Z軸行程 mm 800
主軸中心至工作臺面距離 mm 0-750
主軸端面至工作臺中心距離 mm 150~950
進給系統
快移速度 mm/min 32000
進給速度 mm/min 1-10000
X/Y/Z電機扭矩 Nm 12/12/22
B軸電機扭矩 Nm 8
主軸 主軸轉速 rpm 20~6000
主軸錐孔錐度 ISO50
主軸電機功率 Kw 15/18.5(18.5/22.)
自動刀具交換系統
刀庫容量 把 凸輪式24
最大刀具直徑 mm Ф110相鄰刀位裝刀，Ф220相鄰刀位未裝刀
最大刀具長度 mm 350
最大刀具重量 Kg 15
液壓系統壓力 液壓系統壓力 MPa 4.0~5.0
氣壓系統壓力 MPa 0.5~0.8
冷卻排屑防護系統 冷卻系統 噴嘴+水槍
排屑系統 床身自動排屑
防護系統 全防護
機床外形尺寸 mm 3950×3200×2800
機床重量（凈重） T 10
定位精度 mm 0.008
重復定位精度 mm 0.004
數控系統 FANUC OI MD(SIEMENS 802D) |
