| 江蘇多棱數控龍門鏜銑床兩臺在位出售 |
![]()
 查看清晰圖片
查看更多同類產品 |

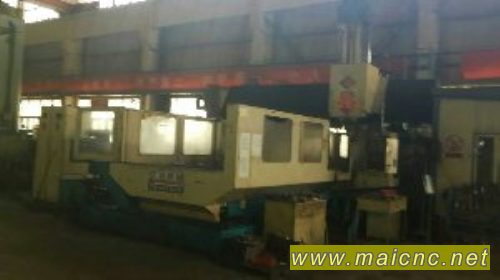

產品名稱：江蘇多棱數控龍門鏜銑床兩臺在位出售
產品型號：銑床
產品品牌：
產品產地：
產品單價：議價
最小起訂：1/0
發布日期：2016年07月04日
截止日期：2016年12月31日
|
|
兩臺在位可試機價格125萬
規格TK42200 2007年西門子810系統，7成上。 技術參數 單位 數值 工作臺 工作臺尺寸（寬x長） mm 2000×4000 工作臺最大承載重量 Kg/m2 2000 T型槽寬度X槽數 mm 28X10 行程 X軸 mm 4500 Y軸 mm 3200 550（換頭行程） Z軸 mm 1000 主軸端面至工作臺面距離 mm 200~1200（標配） mm 450~1450（選配） 過龍門寬度 mm 2880（無全封閉外防護） mm 2750（有全封閉外防護） 方滑枕 截面尺寸 mm 400X400 主軸 主軸轉速范圍 r/min 20～3000（標配） 20～4000（選配） 20～6000（選配） 主軸最大扭矩 N．m 1000/1500（S1/S2） 主軸電機 kw 22/33 主軸變速 無級調速 錐孔/刀柄 ISO50/BT50 進給速度 快速進給速度 m/min X、Y、Z：10 切削進給速度 mm/min X、Y、Z：1～5000 進給軸電機 N．m X：1FK7105，26/48N.m,3000rpm N．m Y：1FK7103 25/36N.m,2000rpm N．m Z：1FK7103 25/36N.m,2000rpm 精度 定位精度 mm X：0.030/全行程 Y：0.02/全行程 Z：0.02/全行程 重復定位精度 mm X/Y/Z：0.02 機床尺寸 占地面積 mm 11300×6282×6558 重量 T 70 機床動力 壓縮空氣壓力 MPa 0.6 壓縮空氣耗氣量 L/min 500 電源 3相AC380V，50HZ，65KVA TK42160C 2004年產，西門子802系統7成下。 項目 單位 TH42100 TH421125 TH42160C TH42200 TH42250 TK42100 TK42125 TK42160C TK42200 TK42250 工作臺尺寸(長×寬) 長 ㎜ 1000 1300 1600 2000 2500 寬 ㎜ 2000 3000 4000 2500 3000 4000 2500 3000 4000 3000 4000 5000 6000 8000 4000 5000 6000 8000 過龍門寬度 ㎜ 1400 1800 2000 2500 3000 工作臺T型槽 槽寬×槽數 28×5 28×7 28×7 28×10 28×13 工作臺行程(X向 ㎜ 2200 3200 4500 2500 3500 4500 2500 3500 4500 3200 4200 5500 6500 8500 4500 5500 6500 8500 主軸頭在橫梁上行程(Y向) ㎜ 1500 (換刀）400 （換頭）470 1800 (換刀）400 （換頭）380 2230 (換刀）400 （換頭）420 2700 (換刀）500 （換頭）550 3500 （換頭)580 主軸垂直行程(Z向) ㎜ 800 800(可選:1000) 1000(可選:1250) 1000 主軸端面至工作臺面距離 ㎜ 200-1000 200-1000(可選:1200) 200-1200 主電機功率 kw 22/23,SIEMENS(可選:22/26,FANUC) 22/23或37/51,SIEMENS(可選:22/26,FANUC) 主軸轉速范圍(無級調速) r/min 20-3000 10-2000 主軸最大輸出扭矩 Nm 800 1000 主軸錐孔 ISO 50 主軸直徑 ㎜ ￠100 ￠100(可選:￠130) ￠130 主軸軸承循環冷卻方式 油冷 快速移動速度 X向 m/min 10 Y、Z向Y.Z向 m/min 10 切削進給速度 mm/min 1-5000 工作臺承重 kg/㎡ 1500 2000 刀庫形式 標準Stard:鏈?zhǔn)降稁?kù)(可選:機械手刀庫) 機械手刀庫 刀庫容量 鏈?zhǔn)降稁?kù) 把 40,50,60 50,60 機械手刀庫 把 24,32,40 32,40 32,40,60 選刀方式 任選 刀柄規格 BT50或JT50 刀具最大直徑 mm 130(相鄰空刀:200) 130(相鄰空刀:250) 刀具最大長度 mm 350 刀具最大重量 kg 20 25 導軌形式 X、Y軸 標準Stard:HIWIN直線滾動導軌(選項Option:THK直線滾動導軌) Z軸 方滑枕滑動導軌Square ram stide guide-way 方滑枕或矩形滑枕滑動導軌Square ram or rectangle ram slide guide-way 滾珠絲杠 標準Stard：PMI（選項Option：THK） 數控系統 SIEMENS-840D（選項Option：FANUC 18i） 定位精度 mm 按照德國VD13441位置精度標準 重復定位精度 mm 按照德國VD13441位置精度標準 方滑枕尺 mm 360×360 360×360 400×400（選項Option：550×400） 氣源 Mpa 0.6 Length mm 7300 8600 10500 7080 8600 10500 7200 8600 10570 9000 11120 13000 15000 19300 11000 13000 15000 17000 機床輪廓尺寸 Width mm 4450 4700 5300 6500 6800 Height mm 5400 5400 5400 6000 6300 機床重量 t 30 33 38 38 42 48 42 46 52 60 65 70 75 85 80 100 120 140
設備在天津 |
