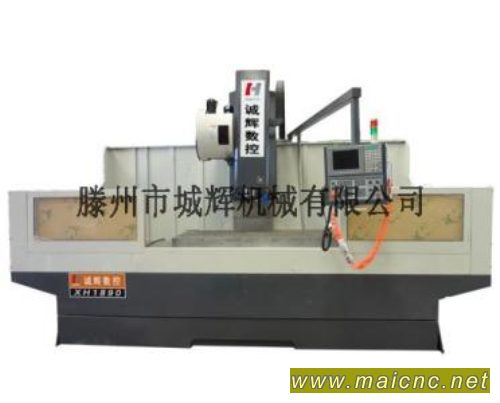

產品名稱：臺灣系統加工中心，1890立式加工中心
產品型號：1890
產品品牌：誠輝
產品產地：滕州
產品單價：議價
最小起訂：1/臺
發布日期：2014年04月13日
截止日期：2015年04月13日
|
|

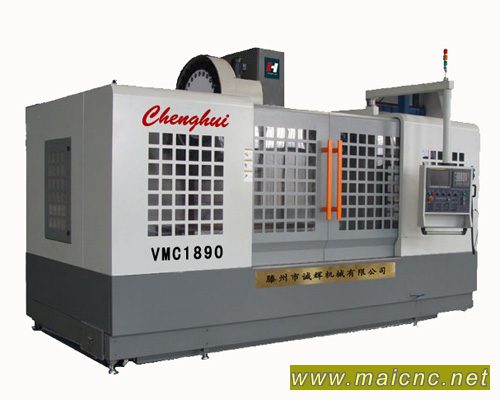

VMC1890加工中心也是我們加工中心系列的一款熱銷機型，它的X軸Y軸和Z軸行程加大。數控系統配置購買前可咨詢客服經理。
機床用途
本機床是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。
主要結構特點
●機身及主要構件均為高強度鑄鐵,金相組織穩定，確保機床長期使用的穩定性；
●立柱底部為A字型橋跨式結構，結合大箱體底座，大幅減
輕重切削時機身的振動；
●預拉伸精密滾珠絲杠傳動；
●高速、高精度、高剛性主軸單元；
●油水分離式設計
●間歇式自動潤滑；
●氣動松、拉刀系統
一．標準配置
VMC1890加工中心 標準配置
數控系統 新代21MC 配日本安川進給電機
鑄件 優質樹脂砂鑄造
主軸 臺灣丹銓8000轉
絲杠 臺灣上銀
刀庫 臺灣岡田圓盤（機械手）24把
打刀缸 無錫協清
配重 無錫協清氮氣配重
軸承 日本NSK
內防護 滕州海東鈑金
二．選擇配置
項目 選擇配置
系統 FANUC 0i mate MD 三菱M70B/M70A KND-2000M
第四軸 數控分度頭
數控回轉盤
自動排屑器 三．技術參數
項 目 單位 VMC1890加工中心(硬軌)
行程 X軸行程 mm 1800
Y軸行程 mm 900
Z軸行程 mm 800
工作臺 工作臺尺寸 mm 2000×900
工作臺最大承重 kg 1600
T型槽(槽數×寬度×間距) mm 5-22-165
主軸 主軸錐孔 BT50
主軸功率 kW 18.5
主軸最高轉速 rpm 8000
進給 快速移動(X/Y) mm/min 15000
快速移動(Z) mm/min 12000
切削進給 mm/min 1-5000
進給電機 NM 26/30/30
主軸距離 主軸鼻端至工作臺面距離 mm 160-960
主軸中心至立柱導軌面距離 mm 950
刀具 最大刀具直徑 mm Φ127/Φ200
最大刀具長度 mm 350
最大刀具重量 kg 15
精度 定位精度 mm ±0.01
重復定位精度 mm ±0.0075
機床重量（約） kg 12000 |
|
