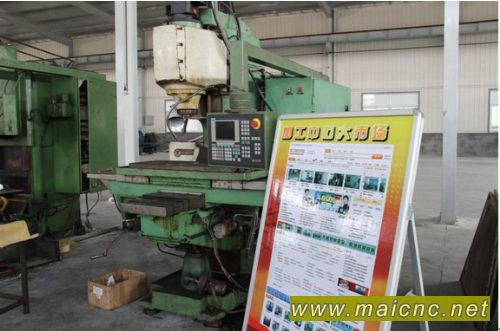

新更換系統為西門子802C，完好機床，保證精度。
XK5038/1數控立式升降臺銑床是在X5038系列升降臺銑床的基礎上配以伺服電機驅動的數控系統而改進設計構成的經濟型數控機床，該機床保持了X6132系列機床適用范圍大、通用性好的優點，其主軸保留了18級齒輪變速具有很寬的變速范圍。采用伺服電機驅動，各經過一對齒形皮帶輪減速，傳給縱、橫、垂向滾珠絲杠實現三方向的進給運動，升降臺移動采用了帶制動的大扭矩伺服電機,能防止因突然停電而產生的下垂位移。其主要特點如下：
1． 機床剛性好，能承受重負荷切削工作。
2． 機床具有足夠的功率和寬廣的主軸變速范圍。能使用硬質合金刀進行高速切削，充分發揮刀具效能。
3．主軸變速有沖動裝置，便于變速，機床能迅速有效地進行制動。
4. 機床重要的傳動零件均用合金鋼制成，容易磨損的零件均用耐磨材料制成，導軌貼塑，保證了機床有足夠的使用壽命。
5．機床三向運動均有限位裝置，保證機床和操作工人的安全，還可用作多機床管理
6．機床有完善的潤滑系統，重要的傳動零件和軸承均有完善的潤滑裝置。同時設有指示器進行經常檢查。
7．可靠性好、經濟實用，價格功能比好。
8．機床配置FANUC 0i mate MC數控系統，也可根據用戶要求配置其它數控系統
產品參數：
工作臺面積（寬×長）: 320×1320 mm 工作臺T形槽（槽數-寬度*間距）: 3-18×70 mm 工作臺承載工件最大重量: 200 Kg 工作臺行程（縱向/橫向/垂向）: 670/250/320 mm 手動垂直行程: 套筒70 mm 主軸錐孔: 7：24 ISO50 刀柄形式: XT50 主軸轉速: 18級30-1500 r/min 主軸電機功率: 7.5 Kw 主軸端面到工作臺面距離: 80-400 mm 主軸中心線到床身導軌距離: 350 mm 主軸套筒移動距離: 70 mm 立銑頭最大回轉角度: ±45° 定位精度（國標）: 0.035 mm 重復定位精度（國標）: 0.020 mm 進給速度范圍（X、Y、Z）: 5-1000 mm/min 快速進給（X/Y/Z）: 5000/5000/3000 mm/min 數控系統: FANUC、SIEMENS或國產數控系統 機床重量(約): 2700 Kg 機床外型尺寸(長×寬×高): 2490×2050×2059 mm
|
