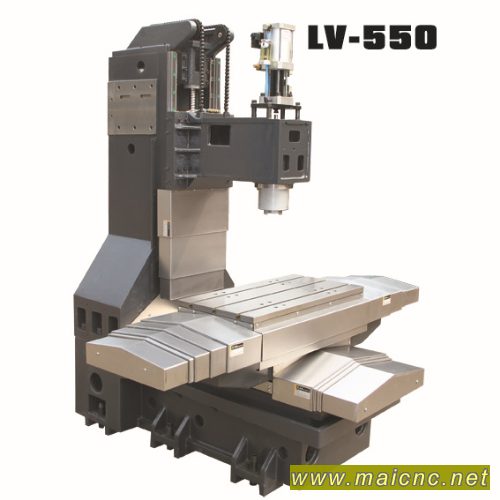

VMC550L加工中心光機（7132L）
標準配置：
■臺灣主軸 ■臺灣線軌
■高強度樹脂砂鑄件，經多次時效處理 ■打刀缸
■C3級滾珠絲杠 ■臺灣精密螺帽
■不銹鋼防護罩 ■自動間歇潤滑系統
■調整墊鐵 ■日本NSK軸承
■刀庫可選
※可配全罩防護，提供交鑰匙服務
主要技術參數 VMC550L
主 軸 主電機功率 kw 5.5/7.5(建議）
主軸端部至工作臺面距離 mm 100-560
主軸中心至立柱導軌 mm 410
轉速 rpm 8000
主軸鼻端錐度 mm BT40
工作臺 工作臺面積 mm2 320×800
承重 kg 300
工作臺面距地面高度 mm 880
T型槽數/寬度/間距 mm 3-14-100
行 程 X 軸行程 mm 550
Y 軸行程 mm 340
Z 軸行程 mm 460
進 給
X 軸快速移動 mm/min 15000
Y 軸快速移動 mm/min 15000
Z 軸快速移動 mm/min 12000
切削進給 mm/min 1-5000
精 度 定位精度 mm 0.02
重復定位精度 mm 0.01
刀 具
刀具 直徑 mm 120
刀具 長度 mm 200
刀庫容量（斗笠/圓盤式） 把 12/16
最快換刀時間 S 8/2.5
數 據
使用氣壓 Mpa 0.6
電源 電壓V/頻率Hz 380/50
總?cè)萘俊 VA 6.5/10
機床重量 kg 2000
機床外形尺 mm 2200×1750×2300
|
