產品名稱：五軸加工中心
產品型號：UG
產品品牌：崴立
產品產地：臺灣
產品單價：議價
最小起訂：1/臺
發布日期：2012年08月21日
截止日期：2013年08月21日
|
|

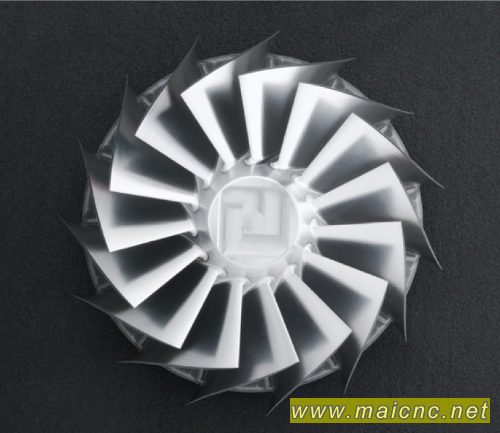

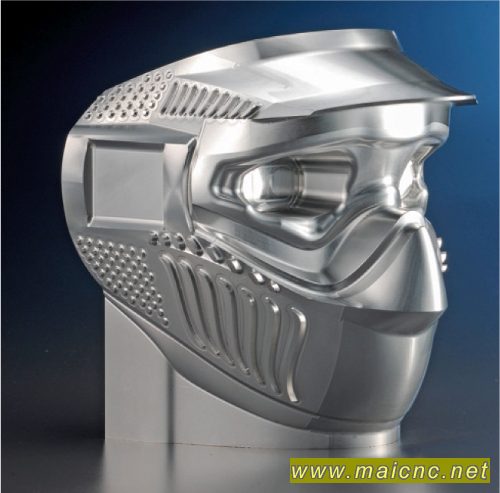

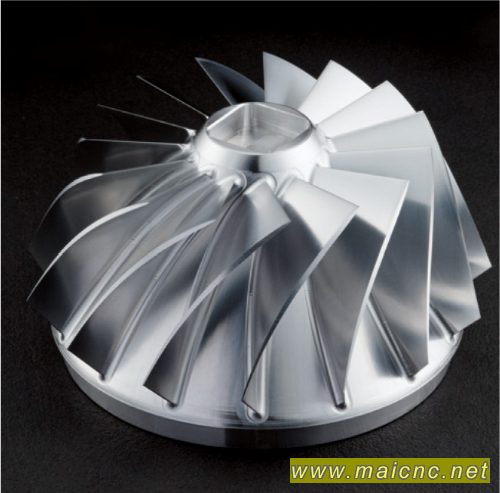

崴立自行研發獨創五軸旋轉臺（專利），配置瑞士TDM高速內藏式主軸（60N.m/22000rmp）
A軸=+30度至-120度（最大扭矩5300N.m）
C軸=360度（最大扭矩2330N.m）
本產品獲得2009年臺灣工具研發創新競賽優等獎，高剛性的天車式設計，Y軸配置雙伺服馬達加雙螺桿，高精密高扭矩的五軸旋轉臺，對各項零件進行精密產花（刮研），使機器的各處結合面滑動面，達到良好的幾何精度，確保機器發揮良好的切削剛性，精度和壽命。完整的品質測試流程，搭配先進的三次元坐標量測儀;自動光學準直儀；鐳射干涉；球桿檢測。線上動平衡。來保證機器的優良精度和性能
規格/型號 單位 UG 550 UG 800
行程
X 軸行程 (左右) mm(in) 550 (21.7) 800 (31.5)
Y 軸行程 (前後) mm(in) 700 (27.6) 950 (37.4)
Z 軸行程 (上下) mm(in) 500 (19.7) 650 (25.6)
A 軸旋轉角度 degree +30/-120 +30/-120
C 軸旋轉角度 degree 360 360
工作臺
工作臺直徑 mm(in) Ø550 (21.7) Ø800 (31.5)
工作臺荷重 kg(lb) 500 (1100) 900 (1980)
主軸
驅動形式 內藏式
主軸轉速 rpm 14000
主軸馬力 (持續/30分鐘) kW(HP) 27/36 (37/49)
主軸錐孔 BT#40
進給系統
G00 快速進給 (X 軸) mm(in)/min 48000 (1889.8)
G00 快速進給 (Y 軸) mm(in)/min 48000 (1889.8)
G00 快速進給 (Z 軸) mm(in)/min 48000 (1889.8)
切削進給 mm(in)/min 1-10000 (0.04-393.7)
A軸轉速 rpm 25
C軸轉速 rpm 100
刀庫系統
刀庫容量 pcs 30 (60 選購)
換刀方式 手臂式
最大刀徑/無臨刀 mm(in) 90/130 (3.5/5.1)
最大刀長 mm(in) 300 (11.8)
最大刀重 kg(lb) 8 (17.6)
控制器與配件
控制器 海德漢 iTNC 530 / 發那科 31i MA5 (選購)
鐵屑輸送機 鏈式(標準)
機器尺寸
機器長度 mm(in) 4000 (157.5) 5000 (196.9)
機器寬度 mm(in) 3000 (118.1) 3000 (118.1)
機器高度 mm(in) 3500 (137.8) 3650 (143.7)
機器重量 kg(lb) 11000 (24200) 15000 (33000) |
|
