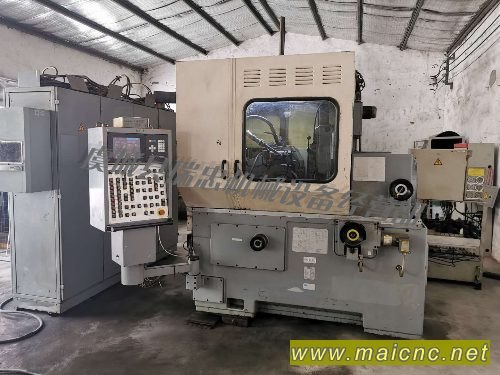

瑞士RZ301S蝸桿砂輪磨齒機
型號：RZ301S
制造：萊森豪爾
REISHAUER
產地：瑞士
年代：1988年
齒輪直徑最小/最大： 9.91—329.95mm
最小根圓直徑：10.16mm
最大齒輪行程：180.09mm
模數：0.5—6
節錐直徑范圍：48—4DP
螺旋角：+/- 45度
齒數：10—600
標準中心距：419.10mm
最大中心距：718.82mm
最大工件重量：598.6kg
砂輪速度：1100—1900rpm/min
工件進給范圍：59.94-3.05mm
磨削滑動自動橫進給：100.08—10.16mm
最大橫向進給：9.91mm
最大切向調整：88.90mm
砂輪驅動：3.73kw
工件驅動：2.24kw
磨削蝸桿（直徑x寬度）：347.98x83.82x104.14mm
磨削蝸桿速度：
磨削：1100 - 1900 u/min
切斷：52 - 90 u/min
工件每轉進給量：0.6 - 3 mm
磨削蝸桿橫向進給速度：0.999 mm/sec.
齒槽深度自動調節：
每工作行程（遞增）：0.01 - 1 mm
總 功 率：24 KWA
總 重 約：6000 kg
機 床 尺 寸 約：6000X6000X2300mm
注：此機床可以提供安裝調試，附件齊全
|
