主要技術參數 XH716D
工作臺面積（長×寬） 1400mm×600mm
T型槽尺寸（槽數—槽間×間距） 5-18mm×100mm
工作臺行程（X、Y、Z） 1200mm×650mm×650mm
主軸端面至工作臺中心的距離 120~770mm
主軸中心線至立柱導軌的距離 700mm
主軸錐孔序號（ISO） BT50
主軸轉速范圍（無級） 50~4500rpm
切削進給速度（X/Y/Z） 10~10000mm/min
快速移動速度（X/Y） 24000mm/min
快速移動速度（Z） 16000mm/min
主電機額定輸出功率 11Kw
主軸最大輸出扭矩 425Nm
工作臺承載工件最大重量 1000Kg
刀庫形式容量 圓盤式24把
換刀時間（刀對刀） 2.91s
刀具尺寸 φ105×350（相鄰無刀φ220）mm
最大刀具重量 15kg
定位精度（X、Y、Z坐標） 執行GB/T184000.4
重復定位精度（X、Y、Z坐標） 執行GB/T184000.4
機床外形尺寸 3220×2980×3630
機床凈重 9200㎏

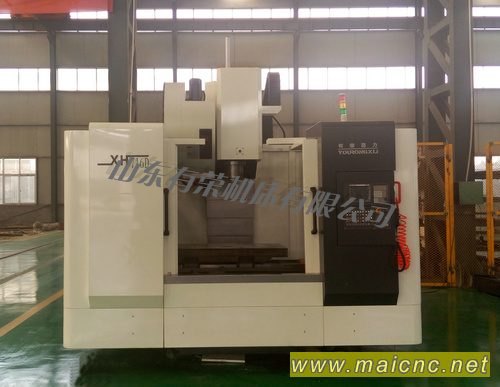

XH716D立式加工中心是一種高性能、高效率、高速度的數控機床，具有直線插補、圓弧插補、快速定位、坐標系設定、刀具偏置、循環啟動、固定循環、自診斷、程序存儲等數控機床應具有的功能。在一次裝夾后，可連續完成對零件的銑削、鉆孔、鏜孔、擴孔、鉸孔及攻絲等多種加工工序，適用于中等批量生產的各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。機床剛度高、加工精度好，適用于加工各種平面、孔或平面復雜形狀的零件，在加工過程中可以自動交換刀具，適用于中、小批量、多品種的箱體零件及曲型零件的加工。廣泛用于機械、電子部門的各行各業，是現代化國防工業、汽車、拖拉機、模具、輕工機械等行業技術改造、設備更新換代的理想設備。
二、 主要結構特點
1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，在這些主要基礎件的內部分布著加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件經過時效處理，確保機床長期使用精度的穩定性；
2、主軸可實現高低速自動換擋，既適合低速重切削，又適合高速精加工；機床主軸為加強型，其剛度大，精度保持性好；具有強大的鉆削、銑削能力；
3、主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；

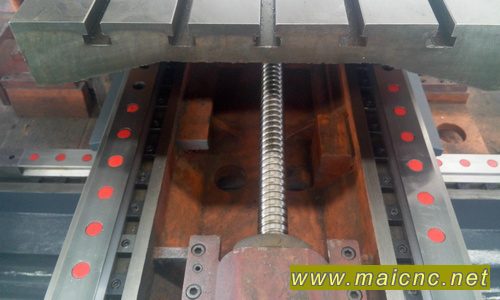

4、X、Y向導軌采用直線導軌副；Z向導軌副采用矩形滑動導軌副，淬硬磨削導軌與貼塑導軌相配合，承載能力強，減震性好；
5、X、Y、Z三向進給均采用高精度滾珠絲杠，伺服電機與絲杠采用彈性聯軸器直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，確保機床的進給精度和定位精度；
6、Z向采用氮氣平衡缸平衡，確保主軸箱運動順暢，平穩；
7、進給采用自動潤滑泵潤滑，采用集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；主傳動采用油泵強制潤滑；
8、X、Y、Z三個方向導軌、絲杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；
9、機床外防護采用全封閉結構設計，安全可靠；造型新穎，美觀大方，宜人性強；

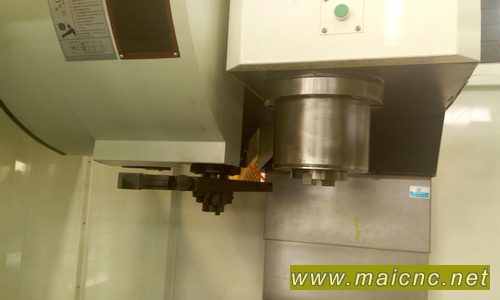

10、采用高質量的24把圓盤式刀庫，換刀準確，時間短，效率高，經百萬次運轉測試，符合可靠性要求；氣動驅動，最短路徑換刀；
11、本機床操作方便，靈活快捷；
12、精度按JBT8771.2-1998《加工中心 精度檢驗》；
13、CNC控制系統（標準配置）。
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，能實現DNC加工。
三、 標準配置
1、 主軸轉速范圍(兩檔、無級)50～1500、1500～4000rpm；
2、 數控系統：KND-2000系統,主軸伺服電機功率11Kw，
X、Y、Z進給伺服電機扭矩:12/22.5/22.5N.m。
3、 集中自動油潤滑；
4、 全防護鈑金護罩；
5、 水冷卻。
四、 選擇配置
SIEMENS、GSK、MITSUBISHI 、FANUC OI –MD等系統；16把圓盤式或16把斗笠式刀庫；第四軸轉臺。
