一、 產品簡介與用途
1、 ZK5140、ZK5150主要特點：

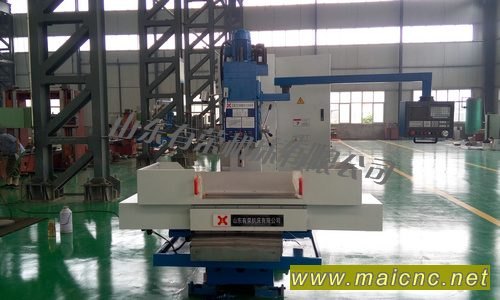

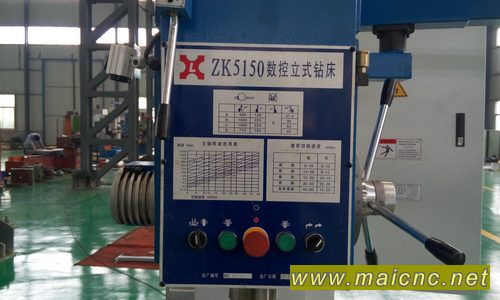

ZK5140、ZK5150數控鉆床是一種由數控系統控制 ,X、Y、Z三向進給均為伺服電機驅動，主傳動機械 12級變速的經濟型數控方柱立式鉆床。
1. 造型新穎, 美觀大方, 宜人性強;
2. 基礎件采用高強度鑄鐵, 并經實效處理，確保精度的穩定性;
3. X、Y 兩個方向進給導軌副均為矩形滑動導軌, 淬硬磨削導軌與貼塑導軌相 配合，承載能力強，減震性好。
4. X、Y 兩個方向進給均采用高精度滾珠絲杠，伺服電機與絲杠采用彈性聯軸器直聯，確保機床的進給精度和定位精度。
5. 進給采用自動潤滑泵潤滑，主傳動采用油泵強制潤滑；
6. 機床有足夠的功率和很廣的變速范圍。
7. 機床主軸進給可實現機動、手動進給轉換。
8. 機床主軸箱可手動升降，以增加工件的加工空間范圍。
機床的最大鉆孔直徑為 ZK5140:Ф40mm,ZK5150:Ф50m (在布氏硬度 HB= 220 的鑄鐵上)。
2、ZK5140、ZK5150用途：
本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等 。本機床效率高、剛性好、精度高、噪音低、變速范圍廣、自動性強、操縱集中、外形新穎、使用維修方便，適用于中小型板件、盤類、殼類等復雜零件的孔系批量加工。
二、標準配置
標準配置 :主機部分、潤滑、冷卻、半封閉防護、 KND 數控系統。
選擇配置 :GSK數控系統。
三、機床精度檢驗
本機床執行JB/T8357.1 —2008 數控立式鉆床 精度檢驗
JB/T8357.2 —2008 數控立式鉆床 技術條件
|
