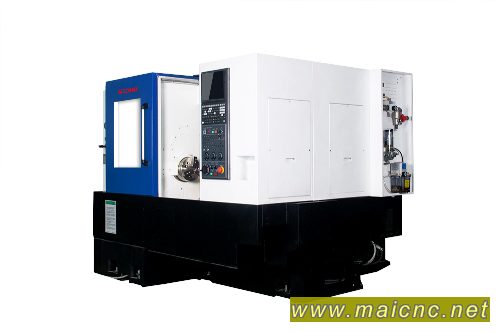

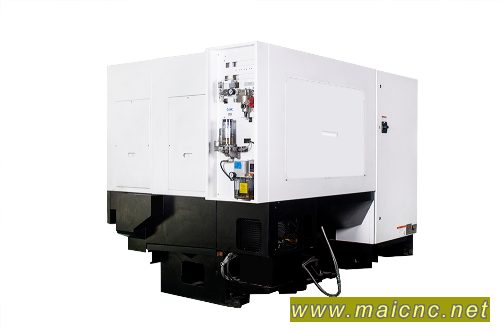

GTB200-500刀塔機
最大回轉直徑：Ф610mm
最大加工直徑：Ф350mm
最大加工長度：510mm
最大棒材通孔直徑：Ф66mm
X-軸行程：190mm
Z-軸行程：535mm
主軸通孔尺寸：Ф76mm
刀具數量：12把
尾座行程：550mm
尾座錐孔：MT5
主軸電機（30分鐘/連續）：22/15kW
● 高剛性、大扭矩電主軸，最大扭矩可達162N.m，最高轉速5000r/min;
● 主軸箱散熱片設計，可有效降低主軸溫升，增加主軸穩定性及軸承壽命。
● 主軸軸承采用NSK或SKF高精度角接觸軸承和圓柱滾子軸承，可承受較大軸向徑向切削抗力；
● 量化配磨的主軸預緊控制，可保障主軸的高精度、高剛性、高穩定性。
● 刀塔采用伺服電機分度、液壓鎖緊、齒盤定位的設計結構，換刀速度快，定位精度高，刀塔內部全密封，轉位無抬升，精確穩定。
● 伺服尾座：可通過系統設置尾座行程及推力，提高零件加工過程中的精準性，亦可適用于各種無人化加工的場合。
● 三軸導軌選用日本THK或德國INA；絲杠選用日本NSK絲杠。
● 氣源、潤滑集中維護區，方便使用及后期維護。
● 主軸軸承采用風洞冷卻，可有效抑制主軸軸承溫升。 |
