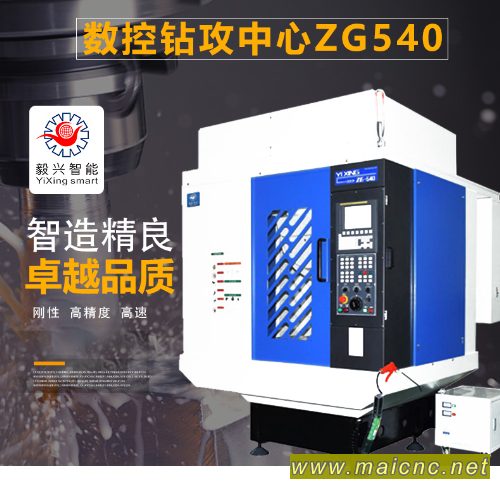

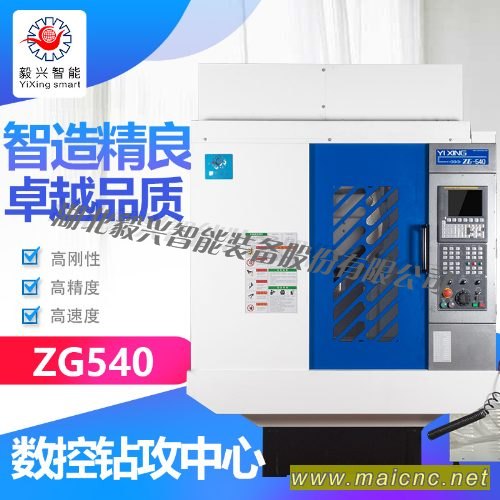

ZG540-20000鉆攻中心
X軸行程：500mm
Y軸行程：400mm
Z軸行程：300mm
主軸最高旋轉速度：20000rpm
X/Y/Z軸加速度：1.2/1.3/1G 1.63/1.3/1G
刀庫容量：16/21把
刀對刀(T-T)：1.3sec/1.2sec
切削對切削（C-C）：2.7sec/2.5sec
主軸電機功率：2.2/3.7Kw
主軸電機扭矩：7/11.8N.m 7/10.5/17.7 N.m
X/Y/Z軸電機功率：2.5/2.5/2.7Kw 1.5/1.5/2.2Kw

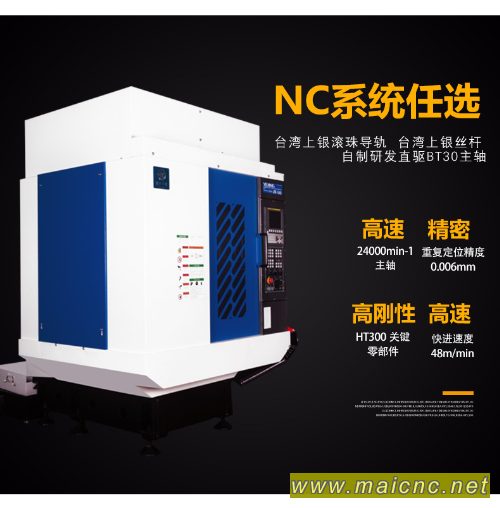

● 控制系統可選用日本三菱M80B系統、 FANUC 0i-MF系統。
● 標配24000min-1高速主軸。
● 三軸使用高速高精度的線性導軌，快進速度60m/min，快進加速度達0.8G，有效縮減非加工時間，提高加工效率。
● 床身、立柱、主軸箱等關鍵零部件均采用高品質的HT300鑄件，經回火處理及時效處理消除應力。鑄件經有限元分析法計算，通過優化設計，整體結構布局和加強筋配置合理，有效提高了整機剛性。
● 一體成型超寬底座，提供穩固的荷重支撐掌能力。
● 人字型立柱，加寬結合面跨距，提升機床剛性。
● 采用滾珠絲桿及預拉伸工藝，降低機床熱変位和提高機床剛性。
● 管線內藏式設計 ,避免鐵屑及切削液侵蝕管線所導致的故障。 |
