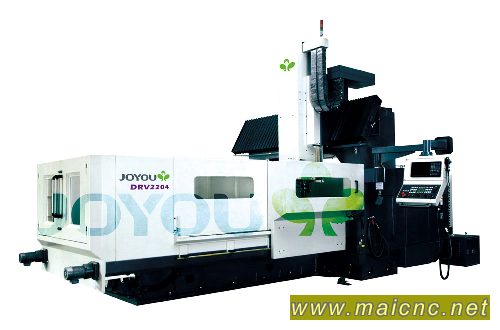

一、DRV4228龍門加工中心機床特性介紹
DRV系列，重載型高效率高精龍門加工中心機
精密級的高速龍門，嚴苛品質，超越同業者的競爭標準。
1. 線軌機型，搭配精密滾柱線軌，兼具高剛性重載切削與高精密加工的綜合性能；配合直聯式高速主軸進行精密模具、機械加工效果甚佳。
2. 硬軌機型，因其加強的結構剛性床體，搭配加大馬力的主軸電機及主軸，展現切鐵如泥的強大切削力。
3. 適用于高速精密加工，可選擇齒輪頭、皮帶式、直聯式主軸。
4. 可搭配各種型式附加銑頭，可提供自動五面體和立臥雙輸出五面體機型，應因各種加工需求。
5. 廣泛應用于汽車模具精密機械制造領域，獲得了客戶的良好口碑。
二、DRV4228龍門加工中心機床床身結構
機床床身由優質鑄鐵（FC30高級鑄鐵）鑄成，整體鑄造成形，鑄件采用弛力回火消除內應力。科學合理之門型結構，耐承重之機座，高剛性之結合，采用先進之模塊化設計，經過計算機有限元素分析( FEM)及CAE等多項科學化之分析及驗證，功能，性能配備完整。
1、 機床進給軸結構、設計
機床具有三軸三坐標，可進行三軸三聯動，分別采用交流伺服電機與滾珠絲杠直接聯動?！軸采用HIWIN系列滾柱重載型滾柱導軌，采用十個滑塊支撐，進給穩定，摩擦系數小，可承受重切；Y軸采用段差式結構，導軌采用高剛性滾柱型線性滑軌，Z軸采用超寬矩形滑動導軌，Z軸滑動導軌面貼TURCITE-B，確保導軌光滑耐磨，具有極高的剛性以致具有極高之重切削性能。Z軸另配有雙油壓平衡配重，無下滑現象，確保Z軸進給穩定，油壓配重儲壓器容量為40升。Z軸方向滑動鞍座無懸垂設計，增強了主軸結構剛性，確保主軸精度。同時，三軸還采用集中潤滑的潤滑方式，保證各運動軸潤滑充分。
2、 機床主軸
主軸軸承采用德國FAG P4級高精度深溝斜角滾珠軸承，是理想的重切削型主軸，它最適合重負荷之切削場合。主軸搭配高性能、大功率、高扭距伺服主軸馬達，轉速最高達6000rpm ,傳動效率達95％以上，可實現高效率，高扭距輸出，最佳之性能搭配。
3、 主傳動系統和進給伺服系統
主軸系統：主軸馬達采用三菱或發那科（系統可選），主軸馬達功率：22KW(連續額定輸出)，26KW(30分鐘額定輸出)，最高轉速6000rpm。
X、Y、Z三軸進給系統：三軸分別采用高性能、大功率、高扭距三菱或發那科的伺服馬達（X、Y軸為7KW功率, Z軸為4.5KW功率。滾珠杠采用HIWIN C3級高精度絲杠，配合以撓性聯軸器，以消除裝配上之誤差。
三、DRV4228龍門加工中心機床參數規格
機型 單位 DRV-4228
行程
X軸行程 mm 4200
Y軸行程 mm 2800
Z軸行程 mm 1000/1300
主軸鼻端至臺面 mm 200-1200/1500
主軸中心至立柱 mm 444
兩立柱中間距 mm 2800
工作臺至樑高度 mm 1400
工作臺
工作臺尺寸 mm 4200X2500
T型槽 mm 28X220X11
工作臺最大載重 kg 16000
主軸
主軸電機功率 KW 26
主軸轉速 rpm 40-6000
主軸錐度 #50
減速比(高,低) 1:1
標配主軸 直結式
傳動方式
X軸 行星齒輪 / 1:4
Y軸 行星齒輪 / 1:3
Z軸 直傳式
Z軸配重方式 油壓+氮氣瓶
進給速度
切削速度 mm/min 1- 8000
快速速度(X/Y/Z) m/min 12 / 12 / 10
定位精度 mm ±0.005/300mm
重復定位精度 mm ±0.003mm
滾珠螺桿直徑/螺距 X 80X16
Y 63X12
Z 63X12
線軌寬度/軌道數/滑塊數 X 65/4/20
Y 65/2/5
Z 45/4/10
其他
所需氣壓 kg/cm2 6.5
機器重量 kg 39000
長寬 mm 10200×5100
四、DRV4228龍門加工中心技術檢驗
1. 動平衡校正
主軸及主軸馬達均經過嚴格的動平衡校正,使主軸在高速運轉時避免產生共振現象,確保加工精度。
2. 循圓檢驗
采用循圓測定儀，校正真圓度及機器幾何精度，并同時進行循圓切削試驗，籍此檢驗能確保機床3D加工精度及圓滑度。
3. 三軸激光檢驗
每臺機器均使用激光儀校正，精確的對螺距誤差、背隙、定位精度、重復定位精度等作檢驗補正，以確保機器之動態、靜態穩定性及加工精度。
五、DRV4228龍門加工中心標準配置
1 三菱M70數控系統 13 日本進口移動式控制手輪一個
2 三菱驅動 14 主軸吹氣裝置
3 三菱電機 15 冷卻吹氣系統
4 高性能電氣控制箱熱交換器 16 RS232接口界面
5 主軸油冷裝置一套 17 名牌高精密BT50刀柄及索咀組合一套
6 高壓大流量切削液泵浦 18 名牌精密級平口鉗一臺
7 鋼制護蓋一套 19 水平調整螺絲及墊塊
8 高效能除屑排屑裝置 20 加硬組合壓板一套
9 進口自動潤滑系統（含報警裝置，中央集中潤滑） 21 隨機工具和工具箱
10 加強防護全封閉式外罩一套 22 隨機技術文件
11 剛性攻牙功能 23 操作手冊及使用說明書
12 豪華防爆照明燈及報警燈各一套 24 Z軸氮氣蓄壓器一套
25 皮帶式銑頭
六、DRV4228龍門加工中心特殊選配件
1 旋轉工作臺(第四軸) 13 齒輪箱主軸（2017及3017機型不可選配）
2 風槍吹屑 14 腳踏式松刀開關
3 *龍柱一體式加高250mm 15 主軸中心出水
4 *龍柱一體式加高400mm 16 油水分離器
5 圓盤刀庫或鏈式刀庫 17 自動刀具長度量測器
6 西門子及三菱數控系統 18 主軸氣簾
7 90度直角銑頭 19 水槍
8 *五面體 20 自動門
9 *萬向銑頭 21
10 加長銑頭 22
11 ZF減速器銑頭、 23
