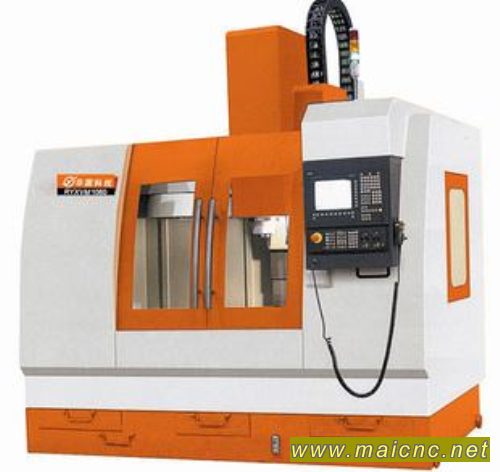

VM 1060 立式數控加工中心
高品質數控機床致力于精加工的最佳選擇合作伙伴
高剛性 寬床身 全硬軌 高精度 高性能
一、 性能特點
1、 應用計算機輔助設計（CAD）系統完成機床最優結構設計，機床整體結構采用樹脂砂型鑄造，箱形結構，厚壁多筋，并經多道應力消除工序，使得機床具有良好的剛性；
2、 主軸軸承采用進口預壓高精密斜角滾珠軸承，給予主軸最大剛性和最高精度；主軸采用恒溫油（選項）控制措施，可將主軸熱變形降至最小，工作精度穩定；采用大扭矩交流伺服主軸電機，能進行強力切削，特別適用于高速加工場合，提高加工精度和光潔度，縮短加工時間；
3、 X、Y、Z三軸均采用大扭矩交流伺服電機與高精度預拉伸滾珠絲杠直接傳動，適宜于工件高精度強力切削；
4、 大功率、大流量、高揚程冷卻泵，對加工工件提供良好的冷卻；
5、 操作面板按人機工程學科學布局，符合安全規范，旋轉設計，易于操作；空氣開關、按鈕、波段開關等均采用日本富士、歐姆龍等進口名牌優質元器件，保證了整體機床的高可靠性；便攜式手持搖控單元盒，極大地方便了對刀、試切；
6、 采用高性能、高可靠性的32位高速微處理器的FANUC系統，智慧型警示顯示，自診斷等功能方便使用、維護；RS-232-C串行通訊接口及PCMCIA存儲卡接口的標準配置，配合DNC方式的標準配置，方便了大容量的程序的快速高效傳輸和在線加工；多段預讀控制尤其適合于高速大容量程序的模具加工和教學演示；
7、 數控銑床關鍵零件和出廠精度均由雙頻激光干涉儀嚴格檢測，對其進行全面檢驗，確保機床幾何精度和工作精度。
二、主要技術指標：
1. RYXVM 1060立式加工中心技術參數
A. 行程 (TRAVEL)
1. x軸 (x-axis) 1000mm
2. y軸 (y-axis) 600mm
3. z軸 (z-axis) 600mm
4. 主軸鼻端至工作臺距離 (Spindle nose to table) 180~780mm
5. 主軸中心至立柱面距離 (Spindle center to column) 655mm
B. 工作臺 (TABLE)
1. 工作臺面積 (Table size) 600*1300mm
2. 工作臺最大負荷 (Max. loading capacity) 800kg
3. x、y軸工作區 (Working area – x y axis) 600 * 1000mm
4. T型槽數尺寸（寬*數目*節距）(Size of T-slot) 18 * 5 * 120mm
C. 主軸 (SPINDLE) ——臺灣羅翌
1. 主軸轉速 (Spindle speed) 0~8000rpm
2. 主軸速度變換數 同步皮帶8YU－48T
3. 主軸錐度 (Spindle taper) BT40/ Ø 150
D. 硬軌 (SLIDE WAY)
1. X、Y、軸 (X-axis slide way) 粘貼Turcite-B耐磨片并刮研
2. Z軸 粘貼Turcite-B耐磨片并刮研
E. 軸 (AXES) ——臺灣銀泰PMI
1. 滾珠螺桿精度 (Ball screw accuracy) C3級-Ø40㎜ / P10㎜
F. 控制系統 (CONTROL SYSTEM)
1. 數控系統（可選配）（CNC Control） FANUC 0i -MD
2. 主軸馬達 (Spindle Motors) 7.5KW
3. X / Y / Z馬達 (X / Y / Z axis motor) 11Nm/11Nm/11Nm
G. 進給速率 (FEED RATE)
1. x、y快速進給速率 (x y axis rapid feed rate) 15m/min
2. z快速進給速率 （z axis rapid feed rate ） 12m/min
3. 切削進給率 (Cutting feed rate) 8m/min
H. 自動換刀系統 (Automatic tool changer)
1. 刀具容許數 (Tool magazine capacity) 24個刀位（圓盤式）
2. 最大刀具長度 (Max. tool length) 350 mm
3. 最大刀具直徑 (Max. tool dia.) Ø85
4. 最大刀具重量 (Max. tool weight) 8Kg
5. 刀具規格 (Tool specification) BT40
6. 換刀時間 (A.T.C. time)
刀對刀 (Tool to tool) 2.8Sec（50Hz）
I. 切削冷卻系統 (Cutting coolant system)
1. 冷卻馬達 (Coolant motor) 450W
2. 泵浦出水量 (Pump flow) 50L/min
J. 出廠精度 (ACCURACY)
1. 重復定位精度 (Repeat positioning) ±0.01mm
2. 定位精度 (Positioning) ±0.02mm
3. 最小定位單位 (Least input increment) 0.001mm
K. 電力需求 (POWER REQUIRE)
1. 電源 (Power source) 3 Ø -AC 380V 50Hz
2. 電能消耗 (Power consumption) 20KW
L. 設備其他參數 (OTHERS)
1. 空壓機規格 (Pneumatic specification) 6Kgf/cm²，780L/min
2. 設備重量 (Machine weight)
① 淨重 ( weight) 6000kg
② 毛重 (Cross weight) 6500kg
3. 機器佔地面積（長*寬*高） (Packing dimensions) 3300*2500*2700mm
2. 機床主要結構
1) 機床的主要組成部分
本機床主要由床身與工作臺部分，立柱部分、滑枕部分、主軸部件、數控部分、潤滑部分、冷卻部分、防護部分、刀庫部分等組成。
2) 結構布局
? 整機采用高鋼性結構。床身固定，工作臺在床身上作X向移動；主軸在滑座上作Z向移動；滑座連同工作臺在床身底座滑軌上作Y向移動；整機布局合理，外形美觀，操作方便。
? 床身、立柱固定為一體，各連接處采用大螺桿鎖緊，形成了十分穩固的框架。
? 升降部件采用自動平衡，保證升降運動的平穩和可靠性。
3) 基礎大件結構和特點
? 主要大件如工作臺、床身、滑枕、滑座、立柱等均采用箱形或近似箱形結構，并布置有足夠加強筋板，保證整機具有足夠的強度、剛性。
? 采用高強度鑄鐵和樹脂砂工藝鑄造，具有完善的時效工藝以消除殘余應力，保證整機具有足夠的穩定性。
4) 主傳動和主軸
? 主傳動采用交流主軸電機驅動，伺服控制，通過同步齒型帶與主軸聯動；恒功率范圍寬，機械特性好。
? 主軸采用精密主軸軸承的組合結構，支承跨距大，主軸剛性好，運轉平穩，精度保持性好。主軸組件作為獨立部件，裝配制造工藝性好，維護方便。
5) 軌道和進給機構
? X、Y向精度高，穩定性好。Y向四軌跨距大，受力性能與穩定性好。導軌采用矩形導軌加貼塑耐磨措施，剛性與穩定性極好。
? 三向進給機構 |
