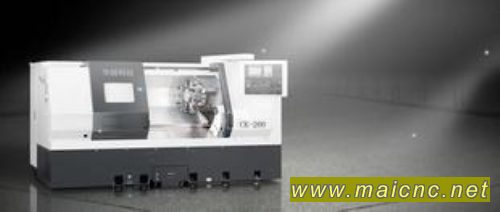

產品介紹：
本系列車削中心能實現X、Z、C三軸聯動，用于加工各種軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內外曲面，能夠滿足黑色金屬及有色金屬高速切削平的速度需求。具有鉆孔、攻絲和銑削功能，設計中對主軸、床身、床鞍、尾座等部件的剛度進行合理分配，大大提高了整機的剛性，確保了高速運轉、重切時的穩定性，因而本機床加工精度可達到IT6級。作為通用型機床，特別適合汽車、摩托車、電子、航天、軍工等行業對回轉體類進行高效、大批量、高精度的加工。
該系列車削中心采用機、電、液一體化結構，實現模塊化設計，可根據用戶不同的需要進行自由選配。
技術參數
規格
ITEM
Ck-200
工作臺
型式
塔式
床身最大回轉直徑(mm)
φ450
托板上最大回轉直徑(mm)
Φ220
最大加工直徑X長度(mm)
φ400×450
床身
床身水平斜度
45°
Z/X軸最大行程(mm)
530/250
Z/X軸伺服馬達（KW）
1.8/1.8
Z/X快速進給率(m/min)
24/24
主軸
主軸前段軸承孔徑(mm)
Φ100
主孔徑/拉桿孔徑(mm)
Φ62/Φ52
主軸鼻端型式
ASA A2-6
主軸電機功率（KW）
11/15
主軸轉速(rpm)
4500
卡盤尺寸
8
動力刀塔
刀具數（pcs）
12
四方刀具柄規格
20×20
油壓尾座
尾座行程(mm)
500
尾座軸徑(mm)
Φ72
頂心型式
活動頂心LIVE
頂心錐度
MT NO.4
頂心行程(mm)
80
驅動馬達
油座泵馬達（kw）
1.5
冷卻裝置馬達(kw)
0.75
鐵屑輸送機驅動馬達(kw)
0.2
精度
定位精度(mm)
±0.004/全行程
重復精度(mm)
±0.002/全行程
一般規格
電源
3相/380v/15KVA
機器尺寸（長X寬X高）排屑機
2800×1600×1800
3950×1600×1800
凈重（約）
3200kg
總重（約）
3400kg
|
