一、 產品簡介與用途

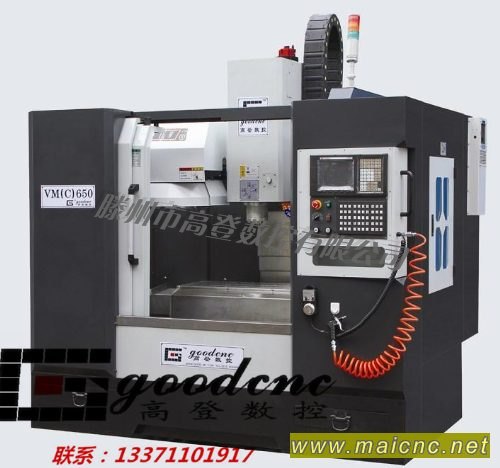

該產品為X、Y、Z三軸伺服直聯控制半閉環立式加工中心，三軸均為鋼球滾動直線導軌，導軌負載大、跨距寬、精度高， XY向為35MM重載，Z向為45MM重載，其他廠家TOM-L850才使用此規格的直線導軌，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。可配第四旋轉軸，以滿足特殊零件的加工要求。
二、 主要結構特點
1、 底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵；底座為箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；A型橋跨式立柱及內部網格狀筋，有力保證了Z軸強力切削時的剛性及精度；基礎件采用樹脂砂造型并經過時效處理，為機床長期使用性能的穩定性提供了保障。
2、 X、Y、Z向導軌均為臺灣HIWIN公司的重載直線滾珠導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性，配合自動強制潤滑，提高機床精度壽命；
3、 Z向加配重塊平衡，保證主軸箱運動順暢、穩定；Z向驅動電機具有失電制動裝置；
4、 X、Y、Z三個方向進給采用高精度高強度的內循環雙螺母預壓大導程滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度和同步；
5、 采用高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，最高轉速可達8000rpm；
6、 主軸采用中心吹氣結構，在主軸松刀時迅速用中心高壓氣體對主軸內錐進行清潔， 保證刀具夾持的精度和壽命；
7、 X、Y、Z三個方向導軌、絲杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；
8、 機床外防護采用全防護結構設計，操作方便、安全可靠，美觀大方；
9、 采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；
10、 采用臺灣專業廠家生產的16把斗笠（標配）或16把圓盤式刀庫，換刀準確，時間短，效率高，經百萬次運轉測試，符合可靠性要求；帶有阻尼結構，能減少運動時的沖擊，保證刀庫的使用壽命；氣動驅動，使用方便，最短路徑換刀；
11、 采用油水分離裝置，可把收集來的大部分潤滑油從冷卻液中分離出來，防止冷卻液的快速惡化，利于環保；
12、 機床操作系統采用人體工程學原理，操作箱獨立設計，可自身旋轉，操作方便。
三、 主要技術參數
1、 主要技術參數
① 行程
行程X軸 ： 650mm
Y軸: 380mm
Z軸: 460mm
主軸端面至工作臺面距離: 100-560mm
主軸中心至主柱導軌面距離: 460mm
② 工作臺
工作臺面尺寸 900×360mm
最大承重 400kg
T型槽寬度 18
T型槽數量 3
③ 主軸
錐度規格 BT40
主軸轉速（可選配） 8000
主軸電機 7.5kw
④ 刀具
最大刀具直徑（鄰空）：φ80/φ150mm
最大刀具長度：300mm
最大刀具重量：6kg
⑤ 快速位移
X、Y軸快速移動速率 20000mm
Z軸快速移動速率 15000mm
切削進給速率 1-5000mm/min
⑥ 精度
定位精度 ±0.008mm
重復定位精度 ±0.003/300mm
|
