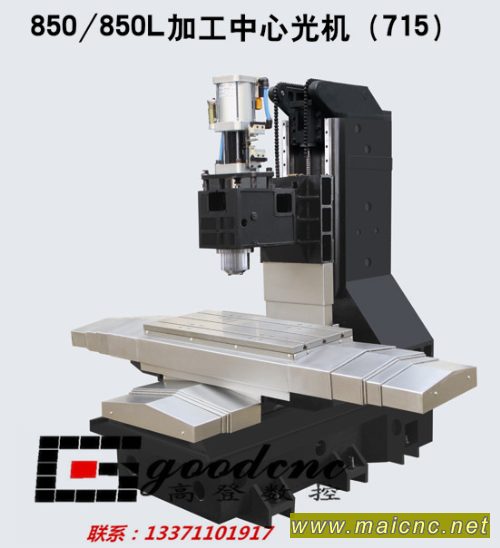

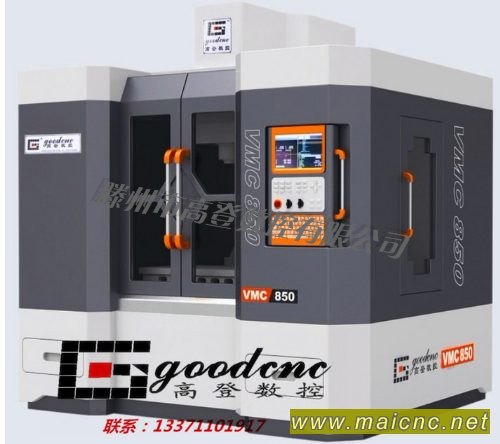

850/850L加工中心（715）技術參數
主要技術參數 SPECIFICATIONGS VMC-850/850L
行程X軸 mm Travel X 800
Y軸 Y 500
Z軸 Z 500
主軸端面至工作臺面距離 mm Spindle nose to table 110-610
主軸中心至主柱導軌面距離 mm Spindle center to column 560
工作臺面尺寸 mm Table dimension 500×1000
最大承重 Max.Load 500
T型槽寬度 mm T-slot width 18
T型槽數量 T-slots number 5
錐度規格 Tsper BT40
主軸轉速（可選配） rpm Spindle speed 8000
主軸電機 KW Main motor 11
X軸電機 Nm X 11
Y軸電機 Nm Y 15
Z軸電機 Nm Z 15
控制系統（可選配） Control system 三菱M70
X、Y軸快速移動速率 mm Rapid feed 28000
Z軸快速移動速率 mm Rapid feed 14000
切削進給速率 mm/min Cutting speed 1-10000
定位精度 mm positioning accuracy ±0.006
重復定位精度 mm Repeatability acctracy ±0.003/300
氣壓 kg/cm² Air pressure ≥6
刀庫（選裝） Tool changer(optional) 16
機器重量 T Machine weight 5.5
機器尺寸（長×寬×高） mm Machine size(L×W×H) 2500×2250×2250
1060/1060L加工中心（716）技術參數
主要技術參數 SPECIFICATIONGS VMC-850/850L
行程X軸 mm Travel X 1000
Y軸 Y 600
Z軸 Z 600
主軸端面至工作臺面距離 mm Spindle nose to table 100-650
主軸中心至主柱導軌面距離 mm Spindle center to column 655
工作臺面尺寸 mm Table dimension 600×1300
最大承重 mm Max.Load 800
T型槽寬度 mm T-slot width 18
T型槽數量 T-slots number 5
錐度規格 Tsper BT40
主軸轉速（可選配） rpm Spindle speed 8000
主軸電機 KW Main motor 11
X軸電機 Nm X 22
Y軸電機 Nm Y 22
Z軸電機 Nm Z 22
控制系統（可選配） Control system 802C
X、Y軸快速移動速率 mm Rapid feed 20000
Z軸快速移動速率 mm Rapid feed 14000
切削進給速率 mm/min Cutting speed 1-10000
定位精度 mm positioning accuracy ±0.006
重復定位精度 mm Repeatability acctracy ±0.003/300
氣壓 kg/cm² Air pressure ≥6
刀庫（選裝） Tool changer(optional) 16/20/24
機器重量 T Machine weight 7.6
機器尺寸（長×寬×高） mm Machine size(L×W×H) 3300×2400×2800
|
