一、機床用途及特點

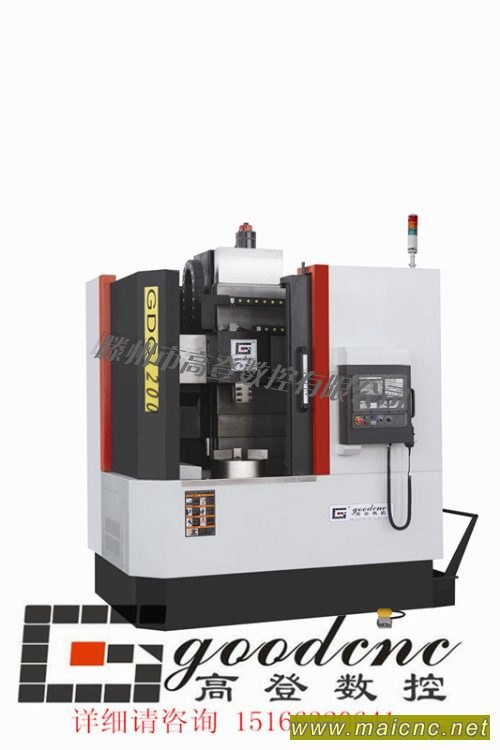

GDC系列機床是一種自動化數控加工機床，用來加工零件的內外圓柱面、錐面、端面、螺紋、切槽及倒角，該機床特別適于車用輪鼓、盤類等零部件的加工。
1.立式導軌結構，立柱，底座及滑座均采用高牌號灰口鑄鐵，立柱及 滑座導軌處均采用高頻淬火，導軌移動面貼塑處理確保機床長期使用的穩定性和精度保持性；
2.機床主軸采用主軸伺服電機，適于強力切削；同時也適于零件的半精加工和精加工；
3.X/Z軸進給均由伺服電機控制自動進給。Z軸采用平衡重錘，結構可靠、故障率低；
4.機床X/Z軸采用國產精密滾珠絲杠及絲杠專用軸承，滿足高精度、高剛性切削的要求；
5.機床采用電動潤滑油泵潤滑；

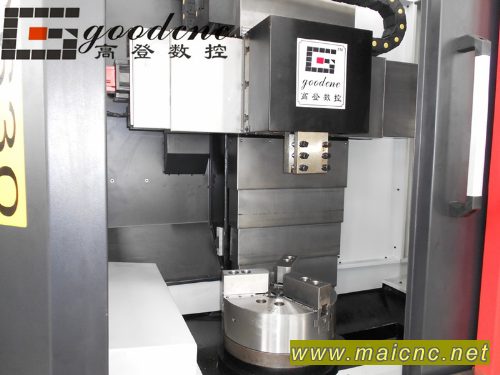

6.機床刀架采用排刀形式，精度準確，效率高，價格低廉無維護費用。

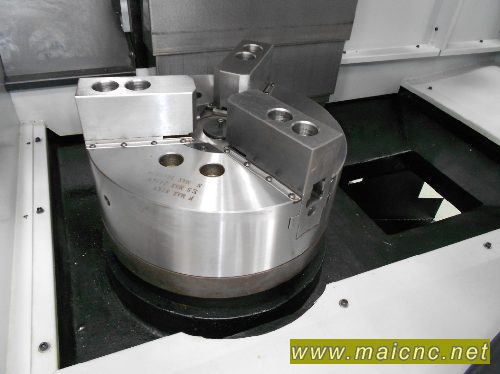

7.可根據用戶要求配置專用工裝或電動刀架，液壓卡盤，冷卻泵，排 屑器，沖屑裝置。
二、機床主要技術參數

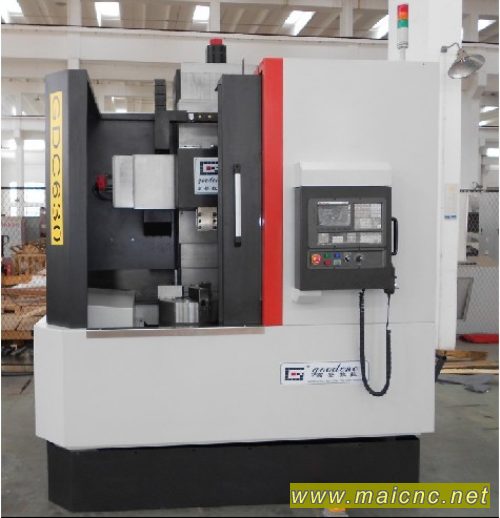

主要技術參數 GDC630
機床最大回轉直徑mm 660
最大切削直徑 660
工作臺直徑mm 500
主軸轉速級數級 80-500無級
切削進給速度mm/min 0.1~1000
刀架垂直移動距離mm 650
刀架水平移動距離mm 420
縱向快移速度mm/min 4000
橫向快移速度mm/min 6000
刀架形式 排刀
刀桿截面mmxmm 25x25
機床重復定位精度mm 0.012
定位精度mm X/Z0.012/0.02
主電機功率Kw 11
外形尺寸 2150X1950X2850
三、 檢驗標準
本機床參考國家機床行業現行標準規定，按照我公司有關標準生產。
附 機床精度檢驗表
序號 檢驗項目 允差mm 實測 備注
1 主軸的徑向跳動 0.012
2 主軸的端面跳動 0.012
3 滑板移動對主軸的平行度 水平方向 0.03 200長度方向
垂直方向 0.03
4 回轉工作臺面的平面度 0.03（只允許凹） φ400直徑圓盤
|
